地下式污水厂，是应对土地资源紧缺、周边环境要求高等客观情况的污水厂新建或改扩建手段，但目前尚有不少设计、施工和运行管理中问题没有明确。我们将带您走访国内多个已建成投运的地下污水厂，分享相关实例和运行经验。

张家港金港污水处理厂

基本情况

张家港金港污水处理厂是江苏省首座全地下式污水处理厂，占地面积36亩，2010年9月动工，2012年年底投运。设计总规模5万m3/d，一期规模2.5万 m3/d，实际运行规模1.4~1.5万 m3/d，服务面积130万km2，服务人口20多万。2016年共处理污水5.6万m3，COD削减量为862t，氨氮削减量为168t，总磷削减量为21 t。金港污水厂的设计运行共有六大特色。

1领先的 生化曝气+膜处理技术金港污水厂进水基本为分流制的污水管来水，以生活污水为主。主体工艺采用AAO+MBR工艺，出水水质执行一级A排放标准。污泥采用离心浓缩脱水，干化后外运焚烧。

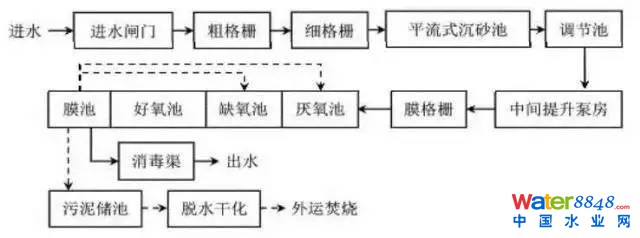

金港污水厂工艺流程图

2

地下组团式结构布局污水厂将预处理区、生化区、膜区、污泥区等所有处理构筑物均以矩形模块的形式进行组团化、集成化，中间保留必要的人行通道、检修通道和管线通道，污水处理构筑物及上层的检修空间组成的一体化箱体全部位于地面以下，各种构筑物和设备在不同的标高层垂直布置，充分利用空间以节约用地。

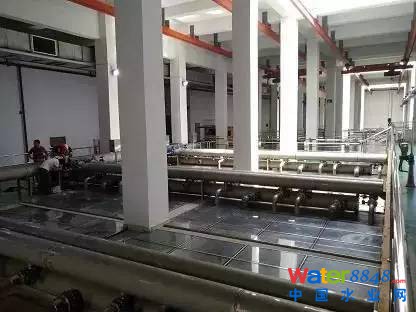

MBR工艺区域

3

离子活性氧化除臭+特殊菌种土壤吸附除臭技术污水厂采用自然进风、机械排风的形式。大部分进风井与采光井、设备起吊口相结合，金凤、排风井设置百叶窗。



除臭系统采用活性氧除臭+土壤除臭工艺，厂内设置负压抽吸通风装置，收集的气体经过活性氧氧化和土壤层除臭后排放到外界空气中，主要除臭区域为：预处理区和生化处理区。除臭能力达到44000 m3/h。

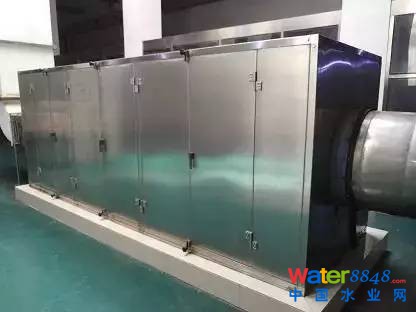

除臭设备

4

温度相对恒定，保障微生物的生化处理地下式污水厂温度相对稳定，冬夏季温差波动较地面污水厂小，对微生物的生长环境有较好的保障。

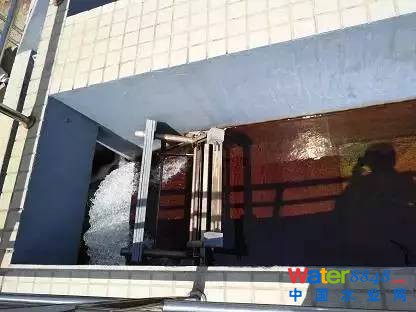

出厂水水质直观情况

5

全地下式封闭管理噪声污染小污水厂为全地下式封闭管理，噪声污染小，地面上几乎感受不到污水厂中相关设备运行时的噪音。由于污水厂比邻居民小区，有效防止了噪音对周边居民生活和工作的影响。

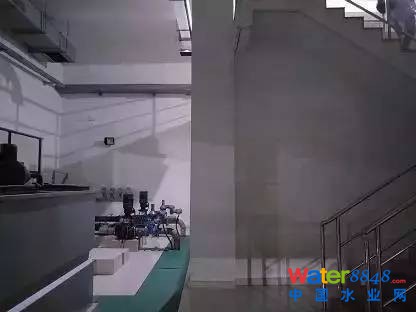

高度集约的构筑物布置(楼梯下为储泥池)

6

景观欣赏和科普教育结合该污水厂地上部分布局合理，景观优美，作为科普教育既定，定期向市民开放，展示现代化的污水处理工艺流程，宣传建设生态文明城市的理念。

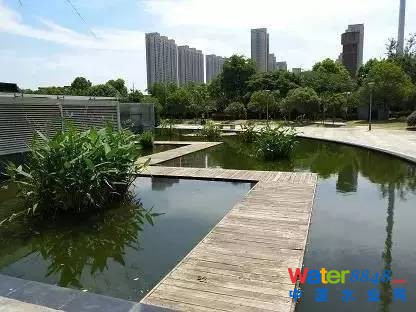

污水厂地面水景

运行经验

1、目前出水水质稳定达到一级A，除TN外基本能够达到IV类水标准，冬季可适当投加乙酸钠作为补充碳源保证TN去除率;

2、除臭效果整体较好，可进一步加大预处理区换气次数，污泥离心脱水出泥阶段设置密封料仓，避免臭气逸散;

3、采用地下车库防汛模式，考虑到南方地区雨量大、排涝泵出现偶发故障的情况，可进一步增设应急措施;

4、采用自然采光和自然通风，节能效果明显;

5、AAO和MBR池中的曝气量由中控根据DO在线监测值进行控制，外回流和内回流亦可用ORP值或进水水质指标进行控制，全厂实现精细化控制，有效降低运行能耗。
