厦门首试“设计暴雨”方法 城市变身强力海绵 从“小海绵”到“大海绵” /海绵城市成功案例: 每平米多投33.76元跟内涝说再见
厦门首试“设计暴雨”方法 城市变身强力海绵 从“小海绵”到“大海绵” 实现“渗、滞、蓄、净、用、排”的良性循环
厦门首试“设计暴雨”方法 城市变身强力海绵
厦门新闻
中国天气网
2017-10-24
3
中国天气网讯 “大雨不湿鞋,暴雨不看海”,这是很多城市居民雨季的期盼。而在谈及城市内涝治理办法时,很多人会想到建设“海绵城市”。“海绵城市”是否能破解“看海”难题?离我们还有多远?作为2015年确定的第一批全国海绵建设试点城市之一,厦门也许可以告诉我们答案。
通过两年多的努力,在2016年暴雨日数和雨水总量都偏多的情况下,厦门却鲜少出现城市“看海”景象。这背后厦门尝试了哪些创新措施?是否对其他城市有借鉴意义?
“80后老堵污”变身“10后小清新”
未来一周厦门都有雨?局部地区可能有暴雨?现在,听到这样的天气预报,家住厦门思明区玉荷里小区的林女士再也不担心了。在融合“海绵城市”理念的老旧小区改造中,她所在的玉荷里小区成功变身为“海绵小区”,一改从前“逢雨必涝”的面貌。
今年70多岁的林女士是玉荷里小区的第一批住户,她回忆道,小区建于上世纪80年代,当年也似名字“玉荷”一般干净清新,但经历了30多年风雨后,也患上了老旧小区的通病--排水不畅,每到下雨天,污水淤积在小区路面上,居民们往往要在脏水中趟着走,不仅湿了鞋袜裤子,还要沾上难除的异味,令人苦不堪言。
去年起,为了解决这一问题,小区运用海绵城市建设技术的六字诀“渗、滞、蓄、净、用、排”进行了改造,新增了“海绵”设施--7个雨水花园,2个透水砖铺就的小广场,还有小区绿化带的植草沟。
据厦门市海绵城市办公室的专家介绍,这样一来,落入小区的雨水先是下渗或蓄积,多余的径流通过洼地或者透水带等“滞”留在地表,再多出的径流会引流至“蓄”水池,蓄水池的水可以通过“净”化后使“用”,以上手段无法消减的雨水径流最后再被“排”放至市政雨水管网。
倘若将小区的排水系统比作“胃”,改造前的玉荷里小区显然是对雨水“消化不良”;现在,有了“海绵”设施的帮助,小区消化能力提升,能“吃”下的水明显变多,积水成涝的问题自然大大缓解。根据测算,玉荷里改造后的整体设计可以消化年雨水径流量的70%,能够吸纳26.8毫米的降水,相当于把大雨直接降为了中雨甚至小雨。
谈到小区的变化,有居民兴奋地说,“我们'80后老堵污'小区也变成'10后小清新'啦!”而玉荷里小区的华丽转身,只是厦门海绵城市建设成果的一个缩影。
“海绵路”也是“花园路”
受亚热带海洋性季风气候影响,厦门的雨多集中在每年的3至9月,这期间常有暴雨等极端天气发生,短时降雨强度大,暴雨、大暴雨屡见不鲜;当暴雨发生时,如果大量的雨水不能及时就地渗入地下,就只能通过排水管道排掉,一旦超过排水系统的极限,就很容易造成城市内涝。
因此,对厦门来说,海绵城市建设技术六字诀中,如何让水更好地“渗”就成了最核心的要求。
厦门选择从雨水落下以后的第一站--路面来着手。如今,走在厦门的街头,你或许会被她多彩的路面所吸引:双溪公园的路是枣红色的,环岛路是米色的,海沧中学有大片灰色的沥青路面,而银湖桥及南门桥下穿通道则更加神奇,到了夜晚,路面就犹如披上了一件七彩霞衣,特别漂亮。
这些新式路面绝不仅只有颜值,更有着共同的优质内涵--“海绵路”。雨后枣红色的透水路面踏上去几乎没有湿漉漉的感觉,脚底下还很抓地,十分适合慢跑;米色的环岛路铺着陶瓷透水砖,不仅有高强度的透水性能,还防滑耐用;海沧中学内,大片灰色的吸水沥青地面能将倾泻而下的大雨吸收得干干净净;七彩荧光路面使用了聚氨酯彩色碎石,不仅具有高强度的透水性能,更是完全环保。
与传统的水泥路面相比,雨水落到新式透水路面后将迅速渗入地下,据厦门市政工程设计院的专业人士介绍,透水砖的渗水速度基本上可达到20毫米/秒,大大缓解了路面积水的情况。
除了透水砖,厦门市政部门还在道路设计上运用了其他'“海绵”巧思,以新景路为例,700米长的道路两侧,设置了大大小小11个“沉降式”雨水花园,这些花园不仅绿草茵茵,十分美观,而且通过内部的种植土壤层、砂层、砾石层等结构滞留、过滤、渗透雨水,蓄水有效深度可达40厘米。
从“小海绵”到“大海绵”
华侨大学的专家们研究发现,在路面百分百透水情况下,仍有大量地表水,所以靠路面透水和以小区为单位的“区域小海绵”,只能缓解内涝问题,不能根治。只有在全市范围内理顺地表水系统--湿地系统,实现“渗、滞、蓄、净、用、排”的良性循环,才能真正解决。
从试点工作实施伊始,厦门市委市政府就明确要求,今后厦门市新建城区应全面落实海绵城市建设要求,已建区域结合老旧小区改造、城中村改造,逐步推进“区域小海绵”建设;还要通过黑臭水体治理、易涝点整治等工作,在全国率先提出全市域海绵城市建设理念,完善“全市大海绵”建设。

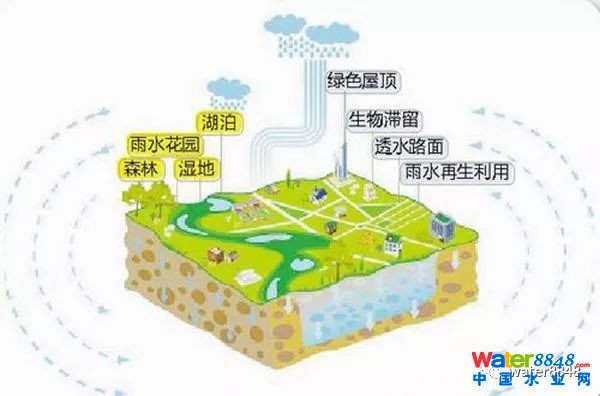

海绵城市中雨水循环示意图。
翔安洋唐保障房片区的海绵城市建设,就很好地体现了这一点。在这一片区,雨水已经形成了一个完整的闭合循环系统:上游保障房小区里的雨水,经过雨水花园、植草沟等海绵设施的渗透、滞留、净化后,进入中游的湿地公园;在公园里雨水继续滞留、下渗、净化的过程,然后流入下游的鼓锣公园;鼓锣公园内不仅配套了下凹式绿地、透水园路等各种海绵设施,还有两个人工湖作为“大海绵体”,对雨水起到重要的调蓄作用;最下游还建成了一座每天6000吨处理规模的中水处理站,负责收集、处理整个片区产生的生活污水,经过处理后的中水通过泵站,可以浇灌绿化带和进行生态补水,实现水体循环。如今,鼓锣公园水清岸绿,不仅是会呼吸的“海绵体”,同时也是周边居民休闲锻炼的好去处。
依托“区域小海绵”与“全市大海绵”的有机结合,厦门实现了生态发展的良性循环。华侨大学形成以小流域为单元系统集成大海绵体系,全面实现海绵功能;同时实现了雨水全收集、污水全处理、对外零排放、中水全回用的绿色发展要求,日节水量达到1500吨。
气象助力量身定制“厦门模式”
中国水利水电研究院水资源研究所所长、中国工程院院士王浩认为,厦门在海绵城市建设和水生态文明建设领域已经走在了全国前列,在全市域做“顶层设计”的思路尤其令人赞赏。厦门的“顶层设计”,是把海绵城市建设看作对城市格局的一次重大长远的规划,清楚地认识到不能照搬国内外先进经验,而是要将海绵城市建设与城市的气候背景等要素结合起来,因地制宜开展建设。为此,厦门市委市政府特别邀请了气象专家林炳章教授参与规划设计。
林炳章教授接受中国天气网记者的采访。
作为住建部海绵城市项目中唯一的气象专家,林炳章教授曾在美国从事了30多年的相关研究。回国后,他研究了我国2600多个气象站点历年来的数据资料,发现50多年间,旱与涝的极值变化不大,但旱与涝之间的变化幅度关系很大,也就是说,随着气候变化,未来我们很可能经常遭遇旱涝急转的情况,这就对海绵城市的建设提出了更高的要求。
林教授认为,要想建设海绵城市,必须去研究一个城市在不同设计标准下、不同历时究竟会下多大的雨,暴雨的时空分布情况如何,这样才能合理地制定工程措施,设计工程尺寸。
根据厦门的气象历史数据,林教授带领团队开发出了“设计暴雨”方法。所谓“设计暴雨”,并不是指为某个地区设计一场暴雨,而是通过大量的数据计算和模拟,得出该地区50年一遇甚至100年一遇的暴雨究竟是什么样的水平,如果想应对这一场暴雨,海绵城市建设需要达到怎样的标准。根据厦门全面丰富的气象历史资料,团队对厦门的暴雨情况进行计算模拟,“设计暴雨”方法在厦门将在厦门完成自己在海绵城市建设领域的首秀,给厦门的海绵城市建设提供了更加精确的分析指导。
同时,林教授团队还绘制了厦门降雨频率图集,可以精准地指出,在某一场降雨过程中,厦门的什么位置发生暴雨的可能性更大、更容易发生洪涝,这对海绵城市建设的顶层设计也极为重要。
目前,林教授为厦门海绵城市建设度身定制的“厦门模式”气象辅助系统,已经得到了海内外专家学者的广泛关注。下一步,“设计暴雨”方法和降雨频率图集将被江苏和香港引入,继续为海绵城市的建设提供指导意见。
(中国天气网)
权威专家谈法国经验|不在城市“看海”?老城如何改造? 多龙管水谁说了算?权威专家谈法国经验
权威专家谈法国经验|不在城市“看海”?老城如何改造?
来源:千篇一绿作者:刘佳
我们绘制了淹水区的地图,这些地图都是公开的,人们可以看到哪些地方存在洪涝风险,不允许有建筑,这是主要的预防措施。
难改造的老城,可以建造地面的渠道系统,尽量让雨水待在城市的表面,通过引导让它流入许多小池塘。
运输、工业、建筑、农业都需要水,需要有人来调度,这个总的协调者就是政府里的环境部。

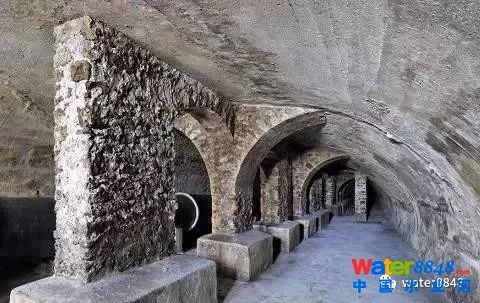

巴黎古老的排水系统。 网络图
《悲惨世界》中,主人公冉˙阿让曾经在巴黎的下水道中协助革命者躲避警察的追捕。作家雨果形容巴黎的华丽与奢侈都在排水沟上展示出来,这里暗藏着另一个被世人称颂的巴黎。
欧洲曾饱受污染之苦。十六世纪,含有病毒的水会渗入皮肤致病,这让人们害怕沐浴,越来越多的城市甚至关闭浴室,法国国王路易十四长年拒绝洗澡,英国维多利亚女王1837年登基时,白金汉宫并无一间洗澡间。
直到十九世纪饮用水源被污染,传染病肆虐多年,欧洲才开始治理城市污水。疫情结束后,各国纷纷改造下水道。
现在,法国不仅拥有着先进的排水系统,在布里斯˙拉隆德的眼中,巴黎被绿色环绕,植物帮助城市获取更多水资源,而这只是庞大的城市水管理系统中的一部分。
如何避免“看海”的城市越来越多?71岁的拉隆德,这位当过法国海滨城市“圣布里亚克”市长,执掌过法国环境部的联合国可持续发展特别顾问、法国水资源学院主席近日在京接受南方周末记者专访解惑。
南方周末资料图
把洪水存起来
► 南方周末:越来越多的城市在遭遇暴雨洪涝灾害,在中国,人们开玩笑说“在家看海”。2017年7月,巴黎刚刚遭遇了一场创纪录的暴雨和内涝。法国和其他欧洲国家会采取什么措施来避免“看海”?
布里斯˙拉隆德:我们会先做天气预报,设立警戒级别来告诉人们做好相应的准备。但是,防止这一切最重要的是改变整个城市的建设规划。所以我们绘制了淹水区的地图,这些地图都是公开的,人们可以看到哪些地方存在洪涝风险,不允许有建筑,这是主要的预防措施。还有其他措施,比如把城市设置在洪水区域的下游,这样水在到达城市之前已经消散在郊区。我们还需要保护好沼泽和湿地,因为它们像海绵一样可以吸收水分。
► 南方周末:你提到的是规划角度,如果暴雨突袭,有什么应急措施呢?
布里斯˙拉隆德:如果我之前说的这些措施都未能阻止洪水,一旦城市被水淹,我们会试图让水减速,渗入排水系统,并且尽量避免排水系统超负荷运转,把洪水往预先建造好的储水库引导。它可以是一个地上露天广场,平日里供市民和儿童休闲,洪水来临时用来储水,随后引导水慢慢地流走。
除了下水道,我们试图在城市的街道周围建造更多的孔洞,让这些水流到水渠里去。
如果这些排水系统仍然没有用,现在巴黎已经建成了四条隧道和八个地下水槽来存储洪水。我们有能力存储将近一百万立方米的雨水,底部的雨水通过隧道底部会流往污水处理厂,顶部的水是干净的,会慢慢流往河流系统。这个系统在过去的20年内已经作出了很多贡献。

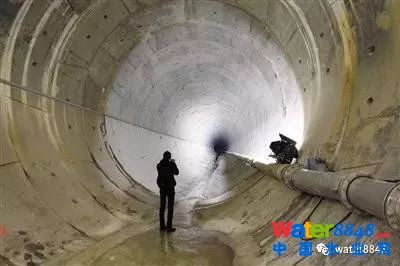

巴黎地下排水管道。 网络图
► 南方周末:你说的很像中国正在流行的海绵城市建设,有什么好的经验或建议吗?
布里斯˙拉隆德:建设海绵城市有不同的方法,但共同的理念是你必须把水储存起来,吸收并慢慢放回自然里去。大自然中的湿地就具备这些功能。人们目前在城市里做的就是试图引进小湿地,让这些小湿地来发挥作用:减缓水的流动,储存,渗透。
我认为让水渗透回地下是我们能做的最正确的事。我们从地下蓄水层抽水太多,所以必须要把水“还”回去。
在印尼的雅加达,人们抽水太多,以致城市在海平面以下。在墨西哥城,城市已经下沉了不少,现在工程师们将水泵回含水层,以稳定将要下沉的大教堂。
美国沙漠里的凤凰城和拉斯维加斯,那里没有足够的水,为什么人们能在这些地方居住呢?他们有运河,当他们不使用运河的水时,他们会把这些水储存在地下的含水层里。拉斯维加斯的含水层中有两年的水资源储备,他们称之为水银行,必须付钱才能把水从水银行里拿出来,这很有趣,是我们在世界各地都要做的,把水“还”回到土壤的含水层中。

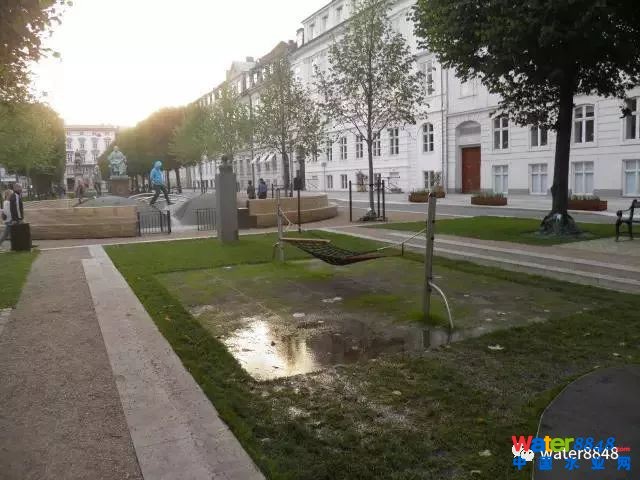

哥本哈根的圣˙安娜广场的一处下凹式绿地,下雨时起到蓄积雨水的作用。董彩霞 | 摄
◆ ◆ ◆
老城改造,可做地表的渠道系统
► 南方周末:我们知道法国拥有世界最先进的下水道,时光追溯到一百多年前,作家维克多˙雨果在《悲惨世界》中对下水道进行了大量描述。你怎么形容巴黎的下水道?
布里斯˙拉隆德:巴黎下水道很大,它的优点众所周知。你可以很容易地在下面行走,甚至可以在里面划船。现在巴黎饮用水的系统仍然运作良好,但是排水系统还不够大,在将雨水运送回河流之前,我们需要动用整个系统来存储雨水。
► 南方周末:也就是说,城市的地下管道并非一劳永逸?
布里斯˙拉隆德:它在建成之初是完美的,但我不认为他们考虑到了一切。比如雨污合流,就是没考虑到的麻烦之一。
在改造后的巴黎地下水系统有一个非常聪明的设计,清洁街道的一部分水不是来自饮用水系统而是直接来源于河流,不会浪费好水。
我曾经是一个海滨城市的市长,我们建造了分流系统,一个是雨水管道,另一个是下水管道,两套系统各自独立,虽然非常昂贵但我们还是完成了。我们还建造了一套特殊的渠道,让雨水前10分钟先流往污水处理厂,因为它们带着街上的污垢和灰尘。
► 南方周末:合流与分流的利弊如何?现在中国和很多国家面临着同样的问题,老城多年前的合流制改造非常昂贵且困难,对此你的建议是什么?
布里斯˙拉隆德:建议做分流系统,但因为昂贵和复杂,中国并没有必要建立第二套地下渠道网络,可以建造一个地面的渠道系统,尽量让雨水待在城市的表面,通过引导让它流入许多小池塘,这样雨水就会慢慢地消失。
你们可以试试,这要便宜得多,但习惯了城市里的水在地下流动,看不见排水系统的民众看到地表的雨水系统后,需要接受和理解这个新事物。
► 南方周末:但是在人口集约型的特大城市,恐怕没有多余的空间建立起这样的系统?
布里斯˙拉隆德:巴黎比北京人口密度更大,巴黎的建筑物非常紧凑。但在北京,每个摩天大楼的周边都有花园。你们有充分的空间。
地表建设要容易得多,你只需要修一些渠道,每个城市都不一样。
水循环利用也很重要
► 南方周末:德国人曾经在中国青岛建造过排水系统,这经常被举例说明完善的下水道能如何抵御洪涝。但是德国媒体也称,当城市人口急剧扩张上百倍,完美的神话是完全站不住脚的。你怎么看人口的增长对排水系统新的影响?
布里斯˙拉隆德:排水系统需要逐步完善这是肯定的。地球上水的总量是固定的,而人口正在增加,所以人均水资源正在下降。我们除了尽可能节约用水,水循环利用也很重要,不只是雨水,还包括了其他所有的水。水可以通过地下回到大自然中,也可以让处理过的污水成为灌溉水的来源。

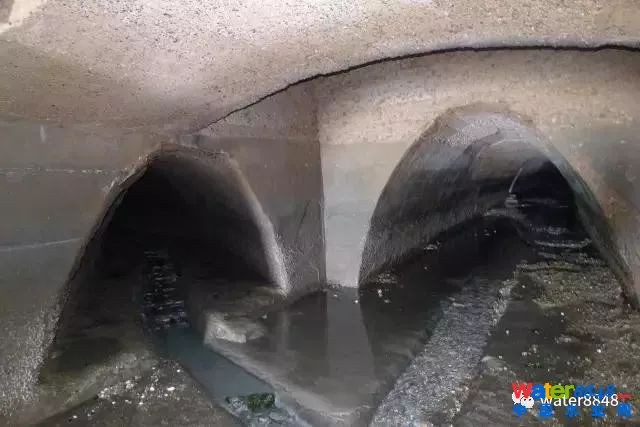

青岛栈桥旁德国占领时期修建的地下排水系统。东方IC图
► 南方周末:谈到水资源循环利用,现在法国有哪些例子可以分享?
布里斯˙拉隆德:在里昂,政府鼓励人们循环用水,比如普通人回收雨水可以减税。
现在政府不仅负责市里的小循环,还必须考虑到整个流域的水,包括来源、废水处理、饮用水问题等等,城市之间不能像以前一样独立行事。
很多私人公司也会提供帮助,改造居民的房子进行循环用水。
水循环示意图。 网络资料图
► 南方周末:听说欧洲一些国家会向民众征收雨水费,凡是不收集雨水将雨水直接排到下水道的,都需缴纳一定的雨水费。
布里斯˙拉隆德:是的,其实人民很支持雨水费。因为大家不喜欢被水淹,回家后又看到可怕的杂物和垃圾以及破败的瓦砾。如果他们有一个很好的节水系统或是雨水处理系统,那么他们就可以通过省水来省钱。
但是现在在法国这项计划已经推迟了,因为它没能为政府带来足够的钱。

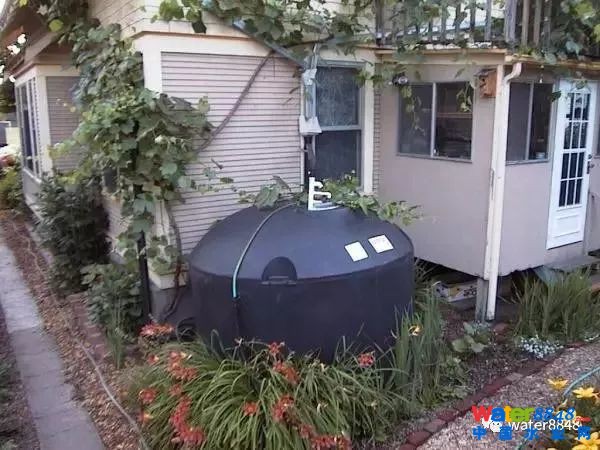

德国、美国等国家的土地多是私有的,独户住宅业主利用雨水设施可获得补贴或折扣。 Green Diary | 图
► 南方周末:雨水费收来的钱不够,那么法国在水管理方面从哪些渠道融资?
布里斯˙拉隆德:我们对于水的融资方式有三种,即三个T:收费Tariff,税收Tax和转让Transfer。收费是水每立方米的价格,水是免费的,它来自自然,但是运输、抽取、分发和清洁不是免费的,要为这些服务付钱。这非常昂贵,特别是在水资源稀缺的地区,比如“沙漠之城”——亚利桑那州的凤凰城;我们还可以针对相应项目课税。
例如,如果你造成污染了,你就得交税。如果你使用了水,你也得交税;水和其他资源还可以在预算之间进行转移。在德国,有一个自治市的服务公司,提供供电、供水还有运输服务,其中的电费就可以转让一点给水费。
◆ ◆ ◆
环保部长最有权力
► 南方周末:在水管理这件事上,法国政府如何从行政机制上安排避免多头管水?
布里斯˙拉隆德:法国政府在1964年创建了流域系统。我们现在有6个流域,分别设立6个水务机构。他们在法律框架内与地方政府合作。市长是最主要负责人,他必须保护水源,处理废水。市长需要与流域的水务机构合作,他有不同的选择:你可以政府自己来做,也可以和公司签合同。比如我们需要扩大排水系统,就在与一家负责大巴黎地区和郊区的公司合作。
► 南方周末:流域水务机构涉及多少政府部门?他们各自的职责和分工是什么?
布里斯˙拉隆德:有负责城市建设的部长、负责处理地方政府事务的部长、内政部长,还有环境部长。但实际上环境部长是最有权力的。运输、工业、建筑、农业都需要水,需要有人来调度,这个总的协调者就是政府里的环境部。
► 南方周末:这些地方和中央部门之间会有冲突吗?怎么解决?
布里斯˙拉隆德:哦,他们经常发生争执。环境部可能说循环利用水资源非常好,请尽可能使用。但健康部说不,这水可能对于我们是危险的。他们之间有冲突,但有冲突是好事,也是一种环境与健康问题的讨论。
政府总理有最终决定权,对两个部门的争执进行仲裁。
地方上,大多数城市拥有水道网络,这些管道归市政府所有。市政府必须维护它。涉及自然资源的处置,由当地的市长做决定。市长会问部长或政府:你授权我这么做吗?我是否被允许这样做?
► 南方周末:据你观察,法国过去几十年来,环境部门的话语权是否有变化?
布里斯˙拉隆德:法国的《环境法典》规定了以环境部为核心的一体化环保管理模式。在法国,环境部处于强势地位,这些年环境部长的权力变得越来越大,因此取得了如此成果。
当然,这也取决于谁掌管这个部门。现在我们有一个很有名的环境部长,他是政府的二号人物。除了负责管理环境,他还负责能源和运输,在他之前的一位部长曾经是世界上最有权力的环境部长,他掌管环境、能源、运输和住房部门。
原标题:不在城市“看海”?老城如何改造?多龙管水谁说了算?权威专家谈法国经验
建设海绵城市成功案例给启示 每平米多投33.76元跟内涝说再见
来源:北京晚报
2017年7月6日讯,北京的雨,这些年总是有点 “七下八上”,降水量比较多的降雨集中在七月下旬和八月上旬。从社会影响来说,每次降雨,都让人心头忐忑。其中最令人担心的一个问题就是暴雨之后的城市内涝。

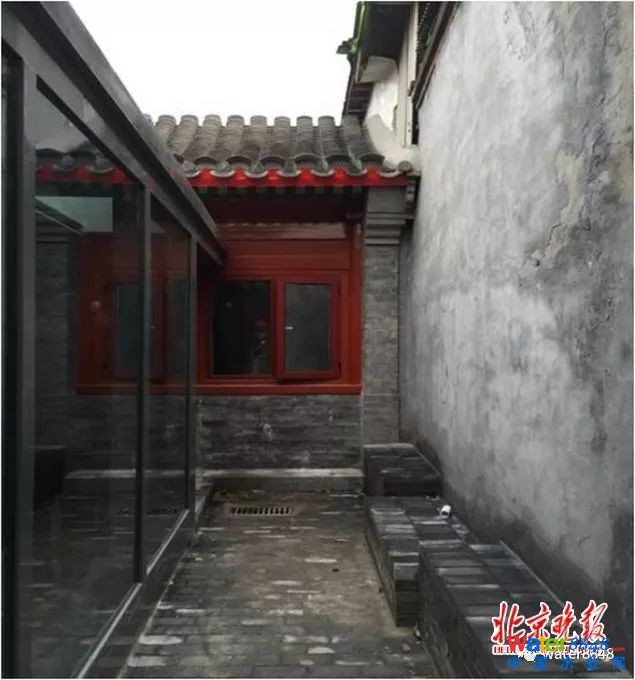

改造后

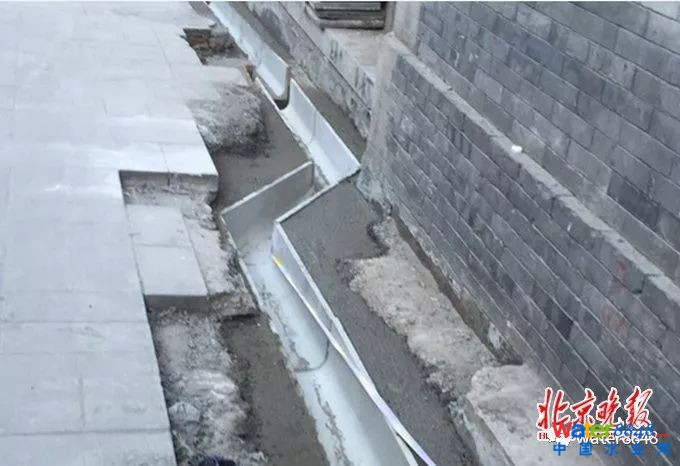

改造后的雨水沟

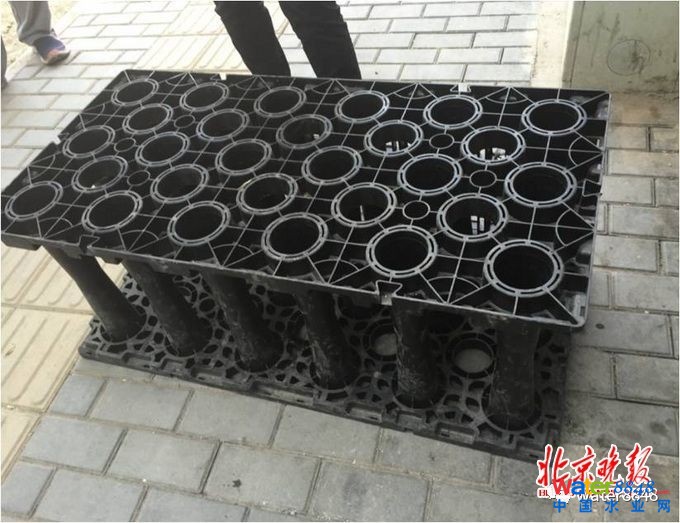

蓄水模块
又到雨季。
北京的雨,这些年总是有点 “七下八上”,降水量比较多的降雨集中在七月下旬和八月上旬。从社会影响来说,每次降雨,都让人心头忐忑。其中最令人担心的一个问题就是暴雨之后的城市内涝。
为了避免内涝,北京已经在行动,并且取得了不少成效。
现状 新建工程动工前 必需模拟暴雨时积水情况
采访住建部海绵城市专家委员会委员郑克白是在6月27日下午,这位北京市建筑设计研究院有限公司的副总工程师正在研究几天前北京市的降雨资料。
郑克白关注雨水控制与利用问题已经十余年。据她介绍,北京是我国最早提出雨水利用设想的城市之一,目前已有一千多项工程按照雨水控制与利用工程的要求建设。可是老小区的改造还是跟不上,尤其是老城区,改造难度非常大。北京虽然平均每年只有9到11场有效降雨,但经常会在“七下八上”时节出现瞬时大暴雨的情况,也加重了城市内涝的发生。
“你看,暴雨刚停两天,就又特别干燥了。”郑克白抬头看了看外面的大太阳,告诉记者6月21日到24日的降雨,虽然瞬时降雨量不大,但是时间长范围广,总的降雨量已经达到了暴雨级别,“我们也一直在关注降雨后的情况,看看哪里出现内涝,分析原因争取尽快给出解决方案。”
2011年,《北京市雨水控制与利用工程设计规范》编制组对最近30年的北京降雨资料进行了统计,北京市每年平均降雨量只有595mm,但是时空分布不均匀,按照降雨量特点北京市分第Ⅰ区和第Ⅱ区,每个区的暴雨强度公式不同,但总的来说雨量比较急重。平均每年都有一到两次大到暴雨,容易在低洼区域形成水患。北京降雨一般来说周期短、间隔长很少有连续降雨,另外气候干燥蒸发快,地下水位低土壤渗透性好。针对北京的情况,编制组提出了北京市雨水控制和利用的原则:加强入渗和防止内涝。《北京市雨水控制与利用工程设计规范》也给出了具体的指标:新建建筑需要铺装70%以上透水砖,需要有50%以上的下沉式绿地,每万平方米建筑需要配备500立方米的调蓄水池。
经过几年的推广,新建工程必需要做雨水利用工程已经成为北京各方面的共识。据不完全统计,截至2016年底北京市共建成城镇雨水利用项目1296项,综合利用能力达3114万立方米。而在政府规定的各个硬性指标之外,业内已经接受了更为严格的工作流程。“大规模集中开发区域或重点区域项目在规划设计阶段,就按照30年一遇、50年一遇的标准,用计算机模拟出在雨水量达到瞬时峰值时所有地下空间和路面的积水情况。”
投入 奥林匹克公园的经验 雨洪利用工程每平米增加33.76元
北京市建筑设计有限公司2011年起接受了CBD核心区市政基础设施和地下空间项目的设计任务,郑克白也参与了工程设计。此前,由她设计的奥林匹克公园下沉广场项目成为地下空间雨水控制与利用的“模版”。
这个下沉广场就在奥林匹克公园8号线地铁出口附近。“接手这个工程的时候,我们第一考虑的就是要通过下沉广场的设计来防止雨水倒灌地铁出入口,而且下沉广场还要设计出充分的地下空间以供商用。除了地面铺装透水砖之外,在行人看不到的地下,还埋了很多蓄水方块,排水管、蓄水池。” 郑克白介绍说,奥林匹克公园中心区下沉广场蓄洪涵道加蓄水池总的容积为11000立方米,这些肉眼看不到的设施获得了看得到的良好效果:从2007至今,连续10个雨季,历次暴雨期间,中心区所有区域运行正常,无明显积水情况发生。
这个工程不仅在雨洪利用上堪称范本,也给后来的雨水控制与利用工程提供了施工数据的参考:根据北京奥林匹克公园建设方北京新奥集团的统计,北京奥林匹克公园雨洪利用工程每平米增加33.76元。
正在建设的CBD核心区地下空间雨洪工程改造也是一个非常庞大的项目,“整个CBD地区地下都挖到地下五层,相互连通,这一大片区域地面下没有实土区。 ”由于这个地区地上、地下情况都比较复杂,经过大量前期调研和论证,最终制定了:雨水设施以安全、滞蓄入渗为主,兼顾雨水利用,利用道路下市政综合管廊的结构空间蓄存超标准雨水,保障地下空间安全的设计方案。按照设计,这个地区地下综合管廊内将建立4个各自独立的雨水调蓄池,蓄水空间为3200立方米,地下空间屋顶的绿地内蓄水可达到930立方米。
“经过计算机模拟,没有雨水池时最大积水深度0.88米,积水时间为1小时。”郑克白从电脑中调出了模拟图,让记者对比着看工程前后的变化,“这个工程还在进行中,完工后,最大积水深度就能降为0.08米。”
案例 草厂片区雨水利用改造 经过十几轮设计才定方案
郑克白目前还主持着前门东区草厂区域市政管线改造,这个项目从2014年接手。因为胡同经过多次改造,原始资料缺失,地下管线情况复杂,需要到这个地区每一个院子里进行调查,胡同里、院子里、墙壁下的每一个井盖都得打开,查清楚情况。“老旧小区大多连地下管网测绘图纸都没有,全靠现场探测。”
结合片区的特点,确定了改造思路,“肯定要以实现雨污分流、加大入渗为主要目标,实现小雨不积水、大雨不内涝,同时达到绿色、环保、宜居的要求。”
因为每条胡同的宽窄都不一样,最窄的胡同只有1.1米,考虑到如何铺设管道将是施工中最大的问题,设计方案图将这些细节全部记录了下来。而草厂片区紧邻前门,也是历史保护区,“解决保护区积水、漏雨、雨污分流等问题,必须有一个前提就是不破坏原有风貌。”做了近半年的实地调查,设计团队先后给出了十几轮方案,每一轮都经过各方面专家充分讨论,才最终定稿。
2015年,草厂四条、草厂五条、北芦草园胡同试行市政管线改造,配合26个试点院改造:胡同内实行雨污分流,设置化粪池,道路进行透水铺装改造;院落内设置蓄水模块、进行透水铺装改造。
施工中也不断遇到新问题,需要重新调整方案。“有时候挖着挖着就挖不动了,或者铺线走不通了。那边又都是老四合院,地基浅,而局部排水沟比地基还要深,又不能把房子挖塌了,施工方想了很多办法……”在郑克白的印象里,施工中几乎每天都有新情况,“有些困难也来自于我们希望能满足更多人家的需求,让所有人家里都能用上市政设施。”
草厂胡同四条、五条现在都已经改造完毕,实现了雨污分流,“胡同太窄,周边现有旧建筑开挖困难,无法做到单独增加一条雨水排水管,是在胡同两侧设计了两条加盖板的U形排水沟,通过道路的竖向梳理解决雨水排放问题。为了节省空间并适应胡同曲里拐弯的地形,排水沟选用了树脂材质。”虽然有种种不如意的地方,但是效果还是非常明显,“我们改造后的胡同和院子,去年大雨时都没有出现积水情况。”
目前,草厂胡同六条至九条正在改造中。“希望更多的老旧小区通过改造,实现逢雨不涝。”这就是郑克白的期盼。
来源:北京晚报 记者 周明杰 图片由郑克白提供
