MBBR填料流化推流器在污水处理厂的应用
题目:MBBR填料流化推流器在污水处理厂的应用
报告人: 南京贝特环保通用设备制造有限公司 汪文生 副总经理
主持人:中国市政工程华北设计研究总院有限公司 总工/教授级高工 郑兴灿 博士
下面有请南京贝特环保通用设备制造有限公司副总经理汪文生为我们介绍MBBR填料流化推进器在污水处理厂的应用。
汪文生:
各位领导、专家、同行大家上午好!
首先感谢会务组这么紧凑的安排。前面几位专业厂家对MBBR工艺和悬浮填料做了非常全面深刻的介绍。现在由我来代表南京贝特给大家带来一款适用于MBBR工艺的设备,就是前面几位提到的MBBR比较重要的关键的一个环节,即悬浮填料的流化推流。
我主要介绍下面这几个内容,前面先介绍两个案例,都是去年下半年投用的,用我们的设备量相对多一点。第一个是锡林浩特污水厂,使用了36台我们的填料推流器;第二个是宁夏中宁污水厂用了32台。这两个项目到目前都已调试正式运行。锡林浩特污水厂原总处理量是4万吨,这个污水厂的水质特点跟锡林浩特周边环境关系比较密切,屠宰废水,养殖废水的毛发含量比较多,所以当时出水的标准满足不了要求。改造的时候使用了MBBR工艺,设置了厌氧,兼氧和好氧池等工艺环节。填料推流器设置在兼氧和好氧区,这是我们的填料流化专用推流器。

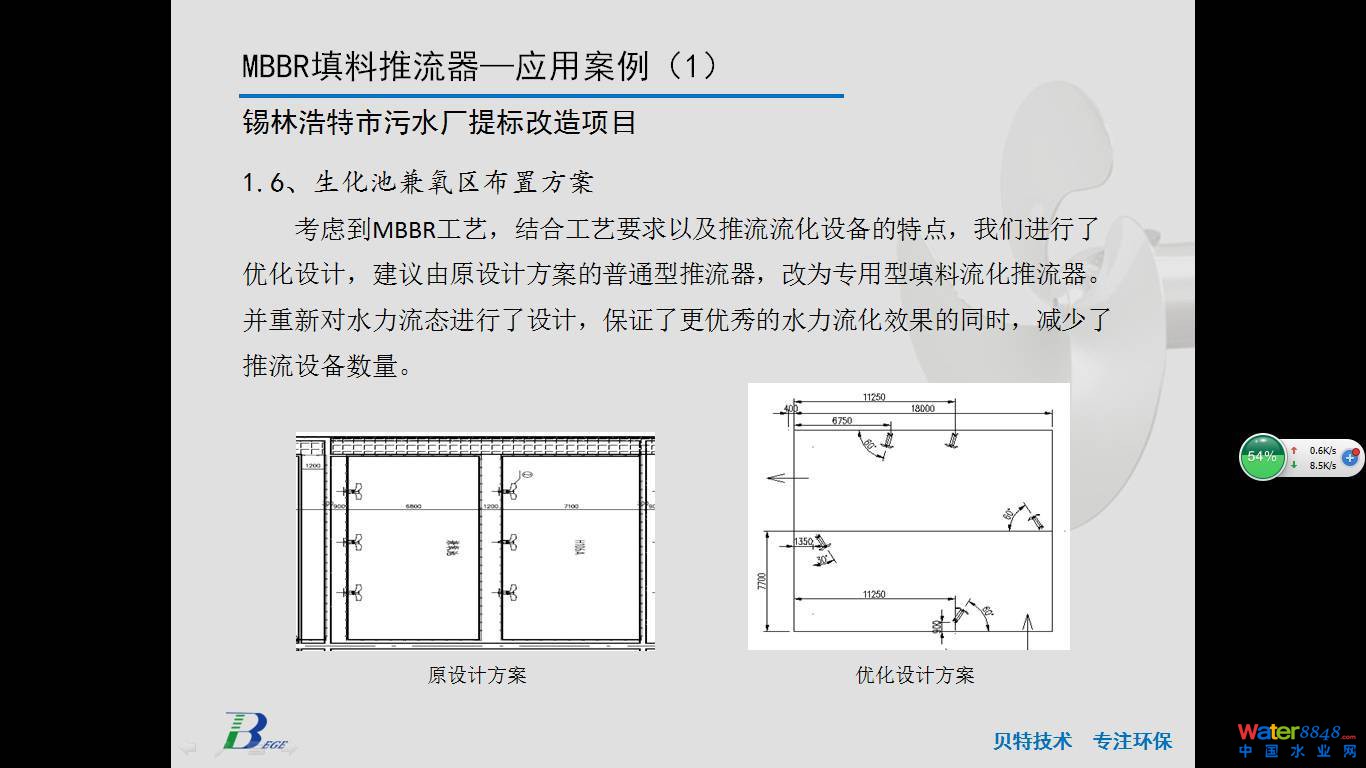

在设备的布置过程中,我们从最初布置方式到最后选定下来的方案,总体的原则遵循了右下角这个图的流态方式,根据循环水流的原则做了精心布置。这是兼氧区的设置参数,填料投加比达到30%。这是好氧区的布置形式,布置方案的位置,角度,我们做了精心的设计比选。现在调试运行稳定以后也反映了我们工作的成效,运行效果很好。

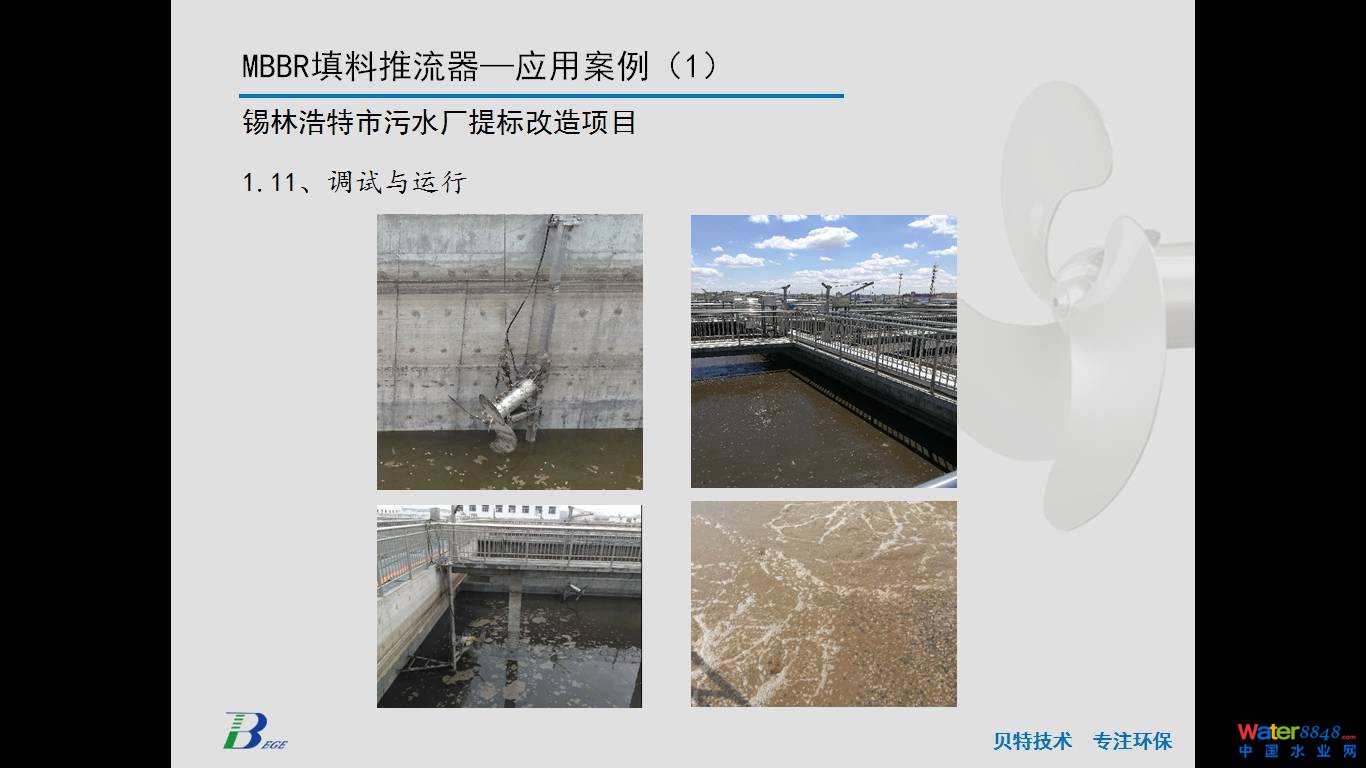

在我们做填料推流器安装调试过程当中总结了一些经验,安装的时候填料推流器跟普通推流器有很大的区别。由于填料推流器在调试和安装过程中需要有一个逐步调整的环节,所以设计的时候就需要考虑水平方向角度和垂直方向角度的调整,这样可以给我们工程应用时提供更方便的选择。这是我们现场发现的问题,调整完以后容易忘记或者疏忽对调整角度机构重新固定牢。另外填料推流器调试运行时填料最终如果是30%的填充率,一般是由少到多,逐步增加到我们的设计填充率。最开始添加数量比较少,建议推流器开启比例和投加填料比例同步进行,整体效果会比较好。

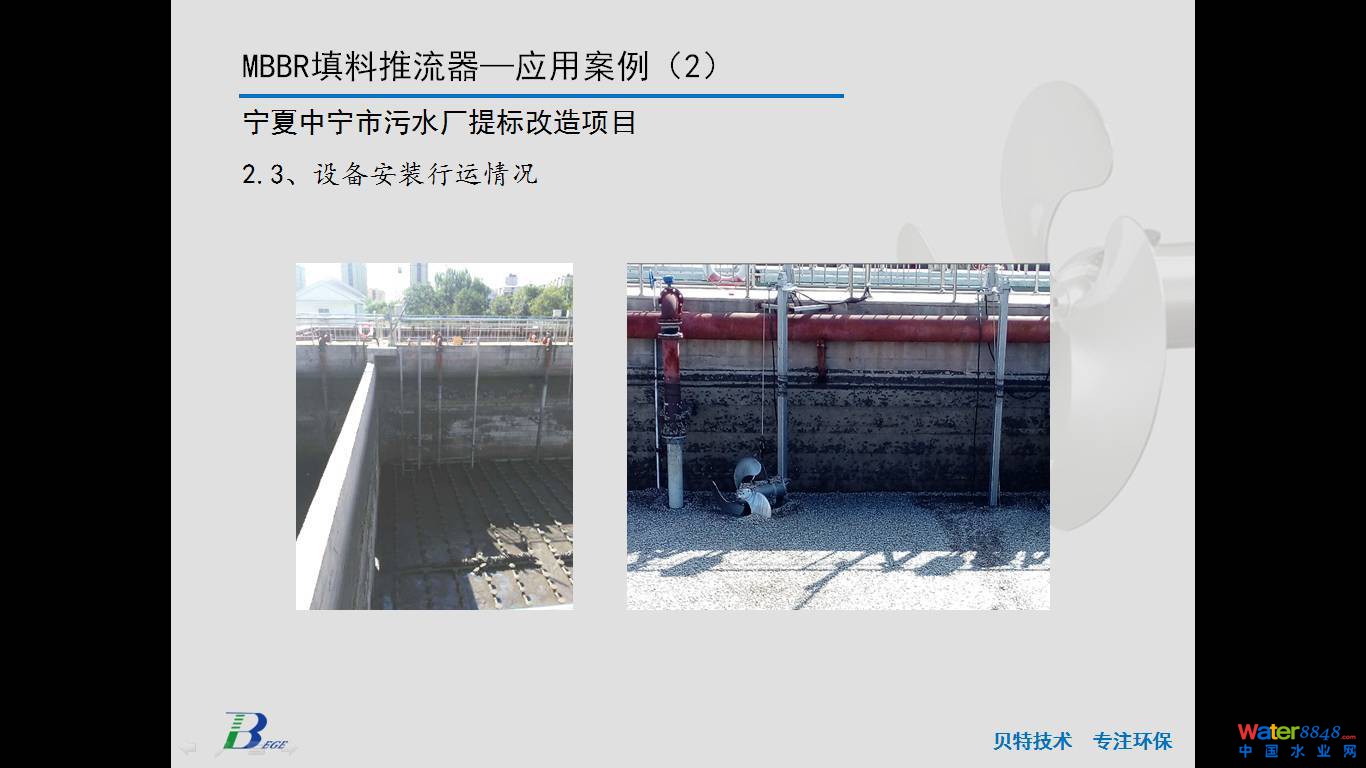

第二个是宁夏中宁污水处理厂,原工艺为SBR工艺,改造时在SBR这个池子里面做一组生化池,使用了MBBR工艺。填料推流器和曝气系统同时工作,下面是我们做设计时方案的示意结果。污水厂升级改造和新厂有很多不同情况,我们安装设备经常碰到各种各样的问题,现场安装要具体针对一些问题,做特别细致的安装和实施方案。设备能不能安装的牢固、到位,这也是我们最终设备能不能成功运行非常关键的一步。

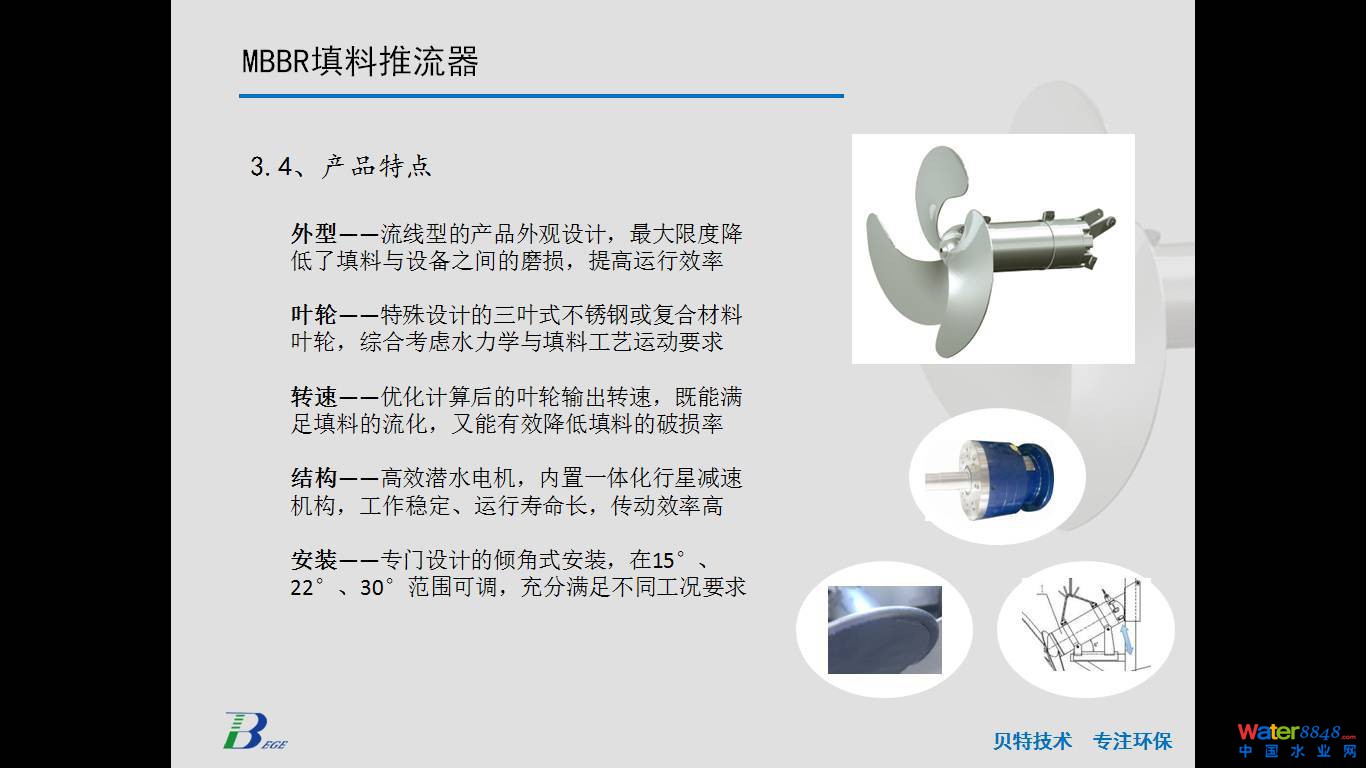

接下来介绍一下我们填料推流器的来源,我们参加十二五水专项,项目合同是从2013年6月份正式启动工作,但实际水专项申报的过程从2012上半年就开始了。水专项中最开始我们的任务是潜水推流器的性能提升,当时正好我们水专项课题组里有做MBBR工艺的同行。大家建议我们能否共同考虑解决一下填料推流流化的问题,于是就把这个填料推流器作为单独一个任务内容提了出来。由于我们长年专业做潜水推流器的基础,2013年我们的小批量产品已研制成功,并逐步进入市场。这是水专项合同里面对于我们填料推流器工作的要求,需要做选型的依据,包括性能测试,叶桨模型建造,进行中试等内容。这里是填料推流器的主要特点,因为它的工作跟悬浮填料在一起,所以对外形,性能相对跟普通的推流器有一些特定要求,以避免填料破损,叶桨入水角度以及对填料的冲击力都需进行专业设计。另外,填料推流器的转速也有特定要求,我们内置了一体化行星减速机构,工作稳定,运行寿命更长。
填料推流器的选型是一个难题,包括做水专项时大家也讨论,给我们下的这一个目标要定到什么样一个标准是合理的。我们在做的过程当中发现至少有两个关键影响我们的选型因素,一个是填料的投加比例,对我们选推流器非常重要的一个数据,以及各个厂家的填料的比重特性差别等。另外一个是不同的池型对于我们选择设备也是一个非常关键因素。

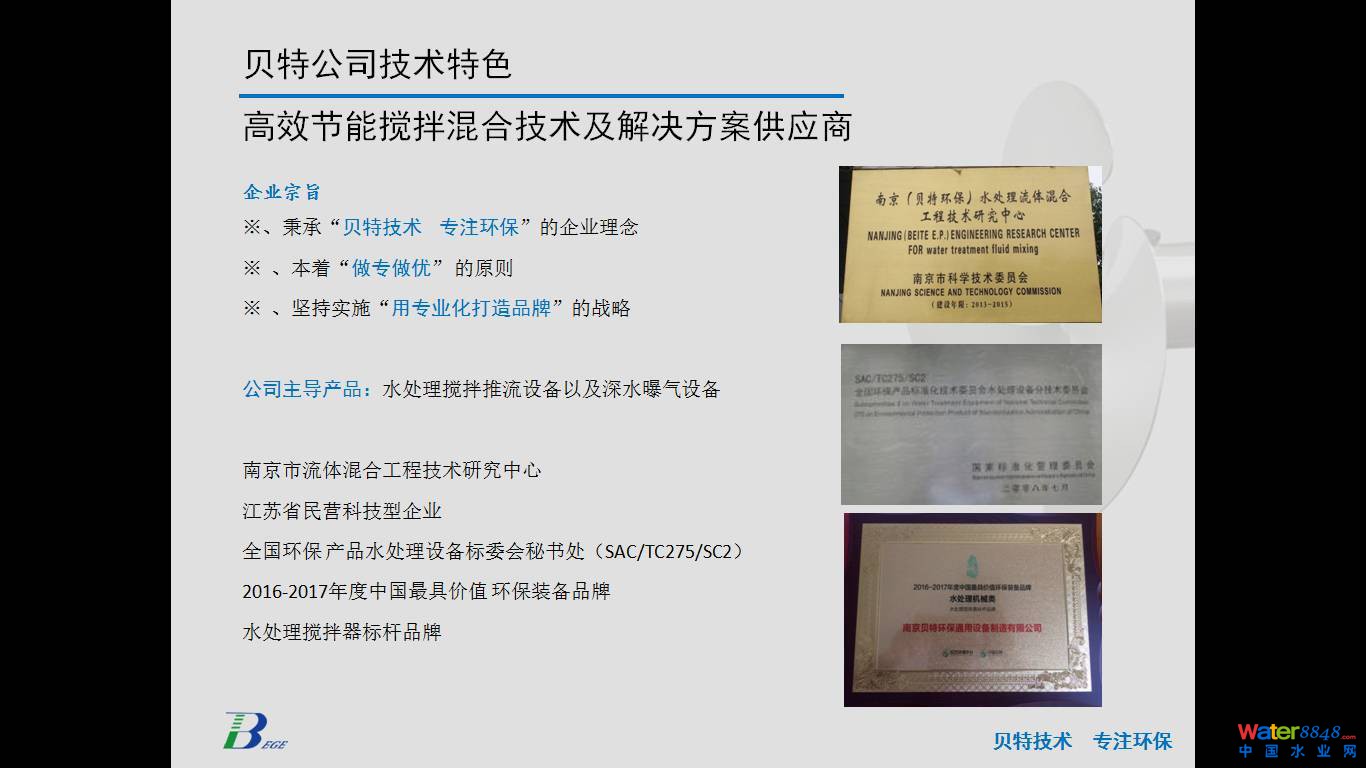

下面我把贝特环保公司简要介绍一下,公司正式注册于2003年6月,多年来一直专注做水处理搅拌类设备。在这方面我们碰到的问题,做的工程案例,包括经验总结非常多。公司在搅拌器这个专业细分领域做了大量的技术积累工作和设备的标准化工作。前一段时间8月份在上海水热点论坛,主办方给了我们一个荣誉,水处理搅拌器行业标杆品牌。

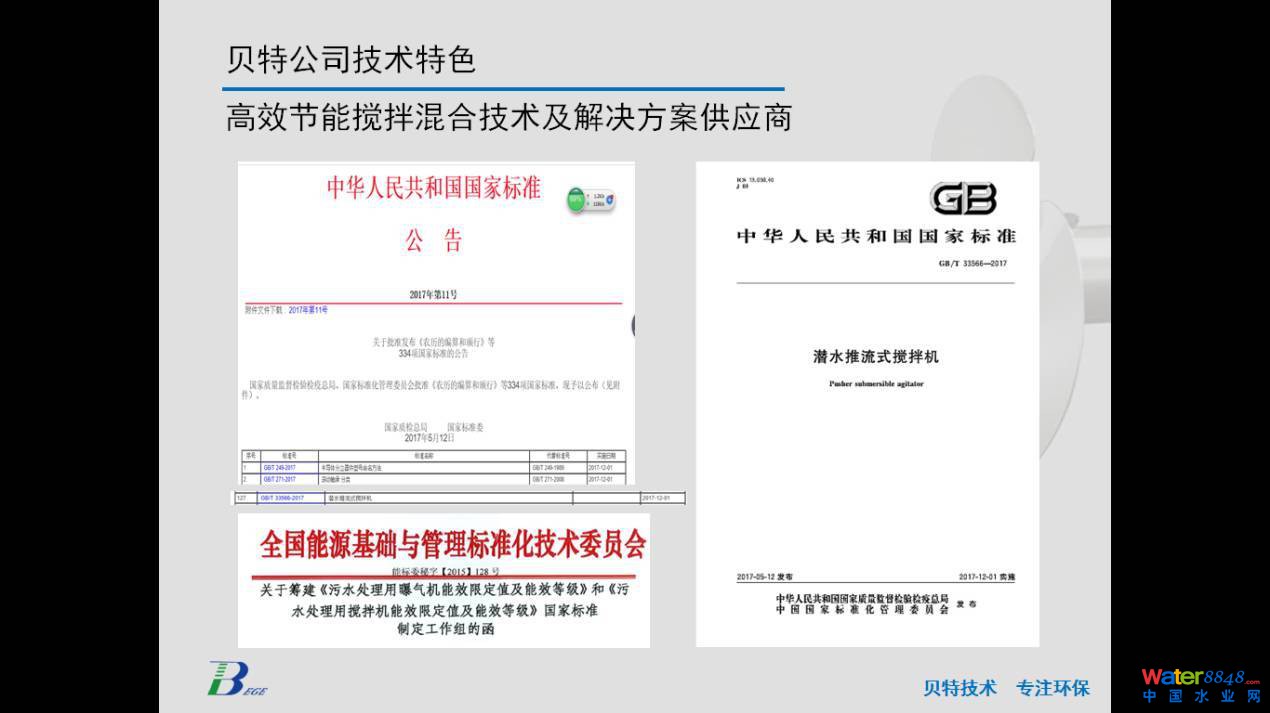

下面是我们近期做的一些标准化工作,给大家带来一些新消息。这是我们从2013年开始启动的国家标准潜水推流式搅拌器编制项目,2017年国标委11号公告正式发布国家标准潜水推流式搅拌机(GB/T 33566-2017)。关于潜水搅拌机的能效评价标准目前正在做,大部分基础工作已经做完,今年稍后一段时间会进入正式报批阶段。

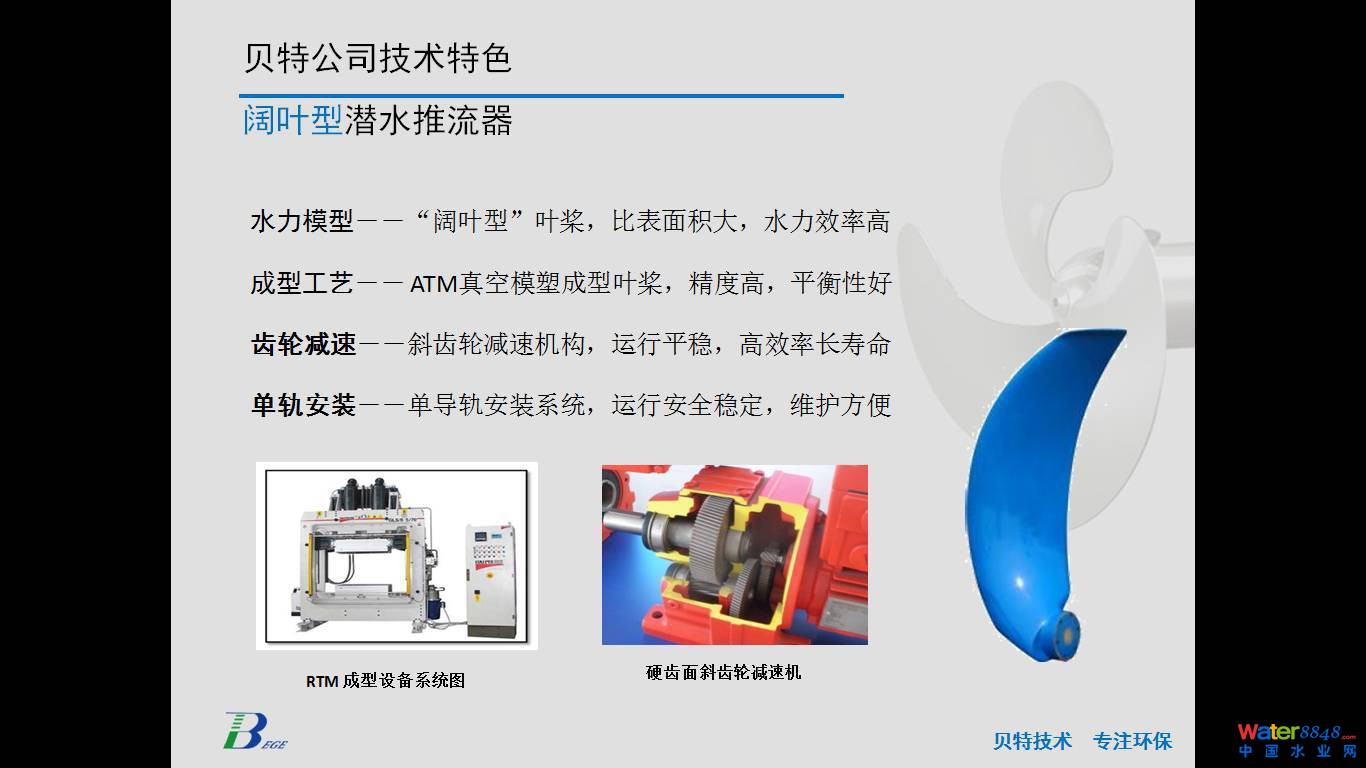

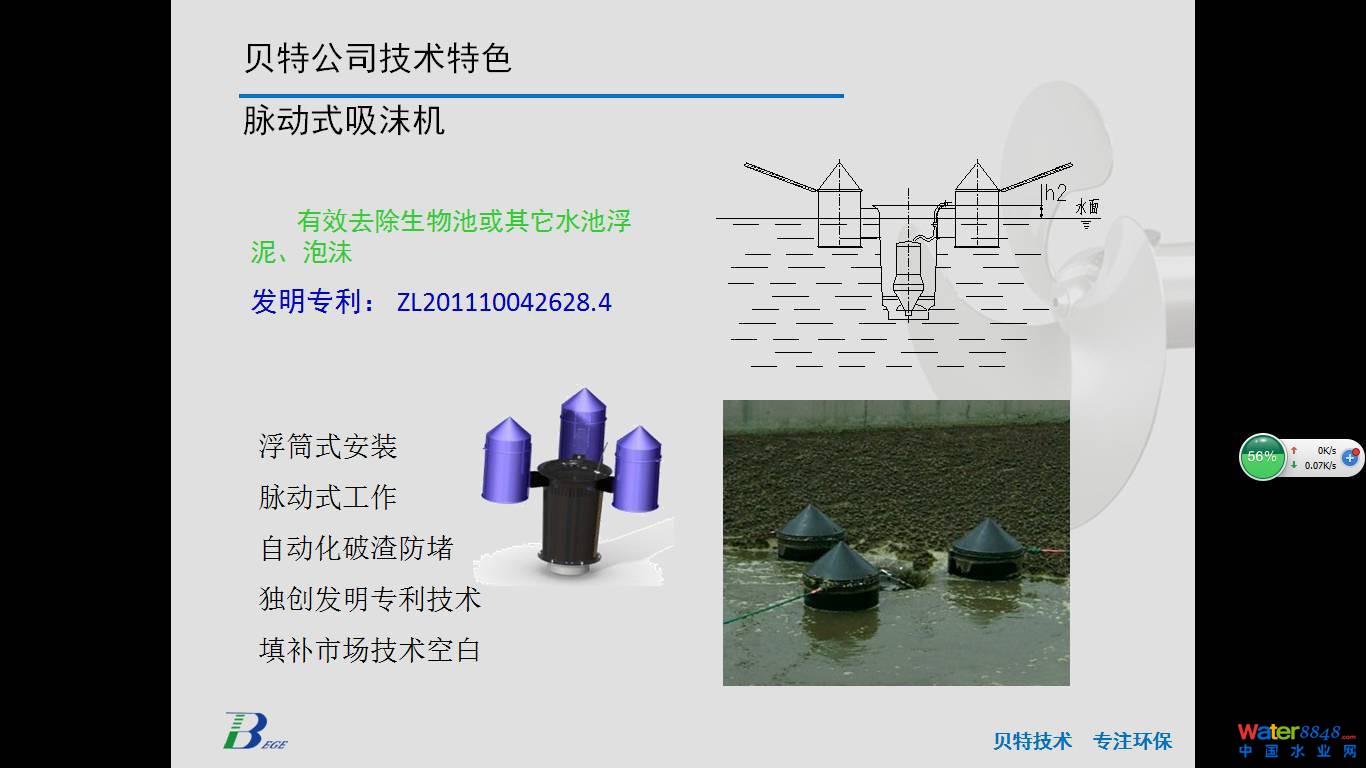

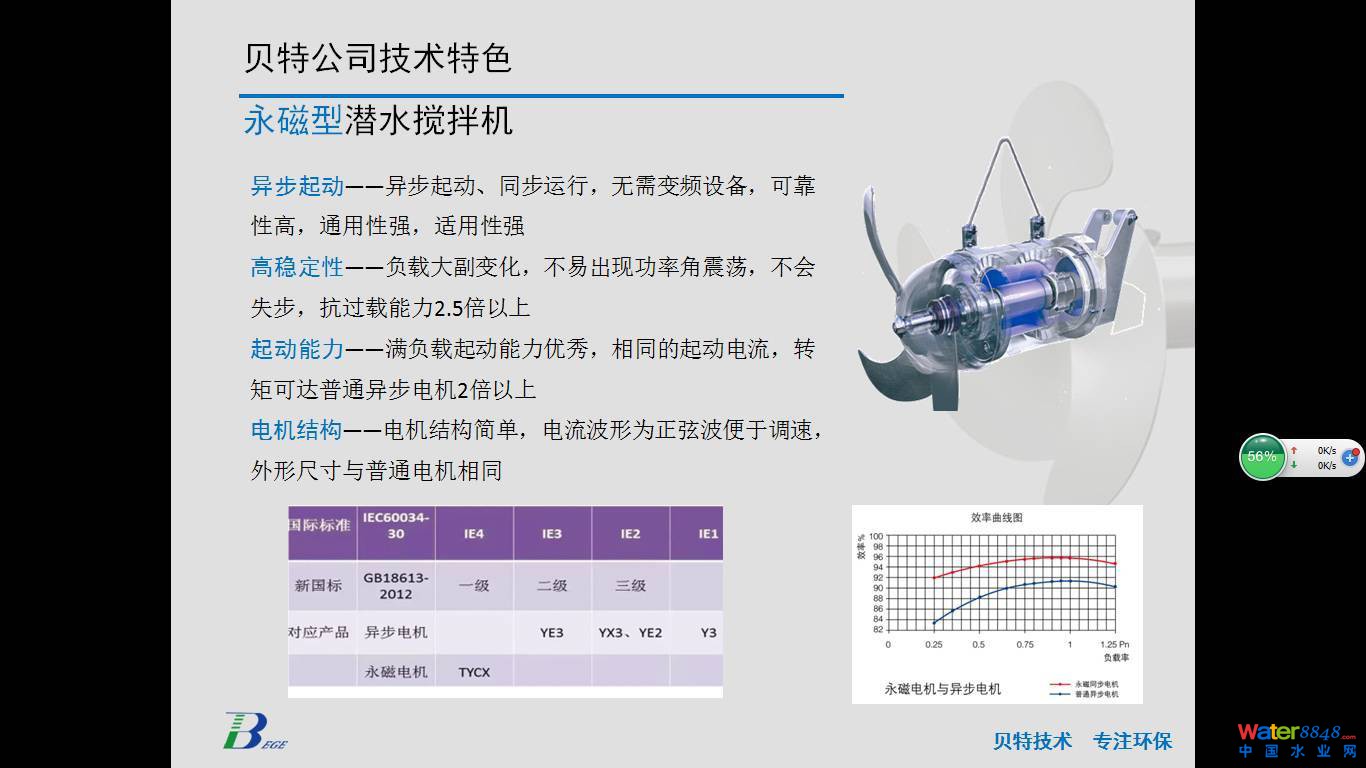

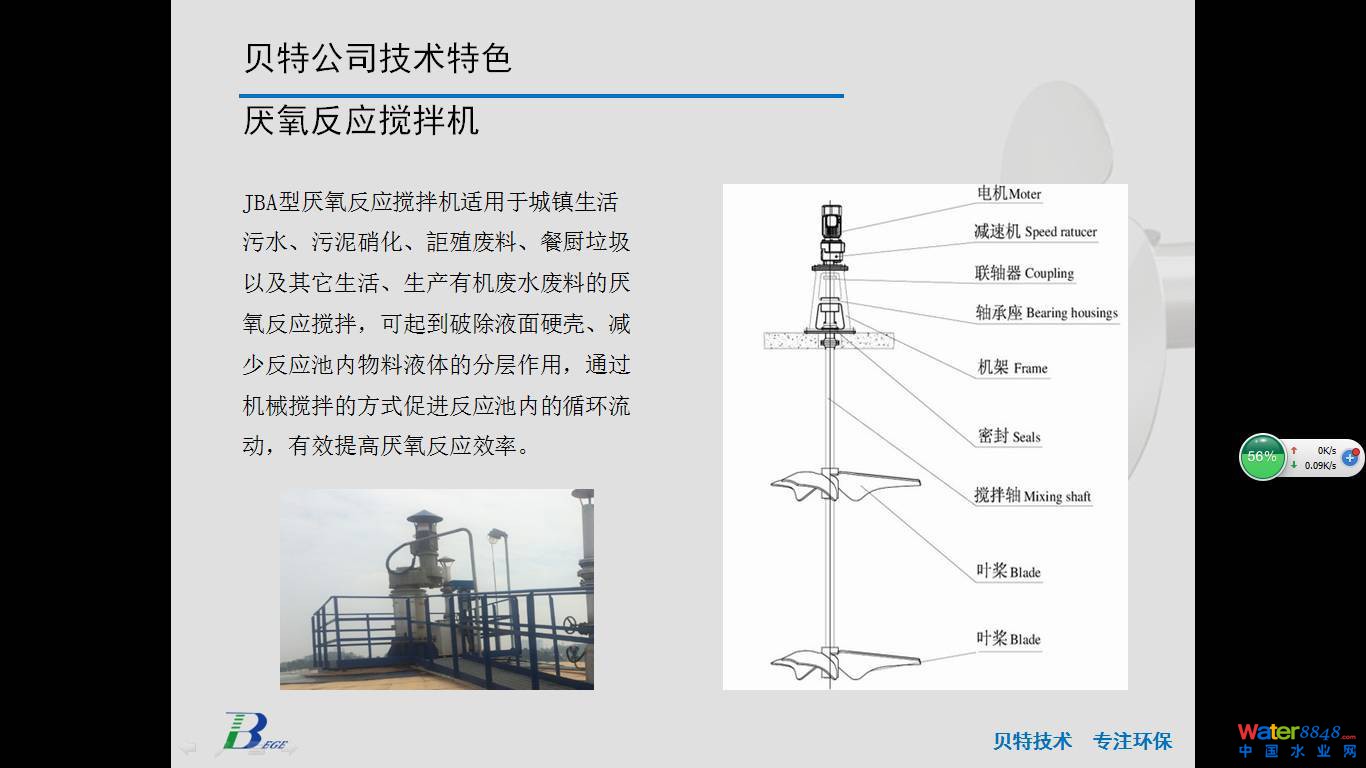

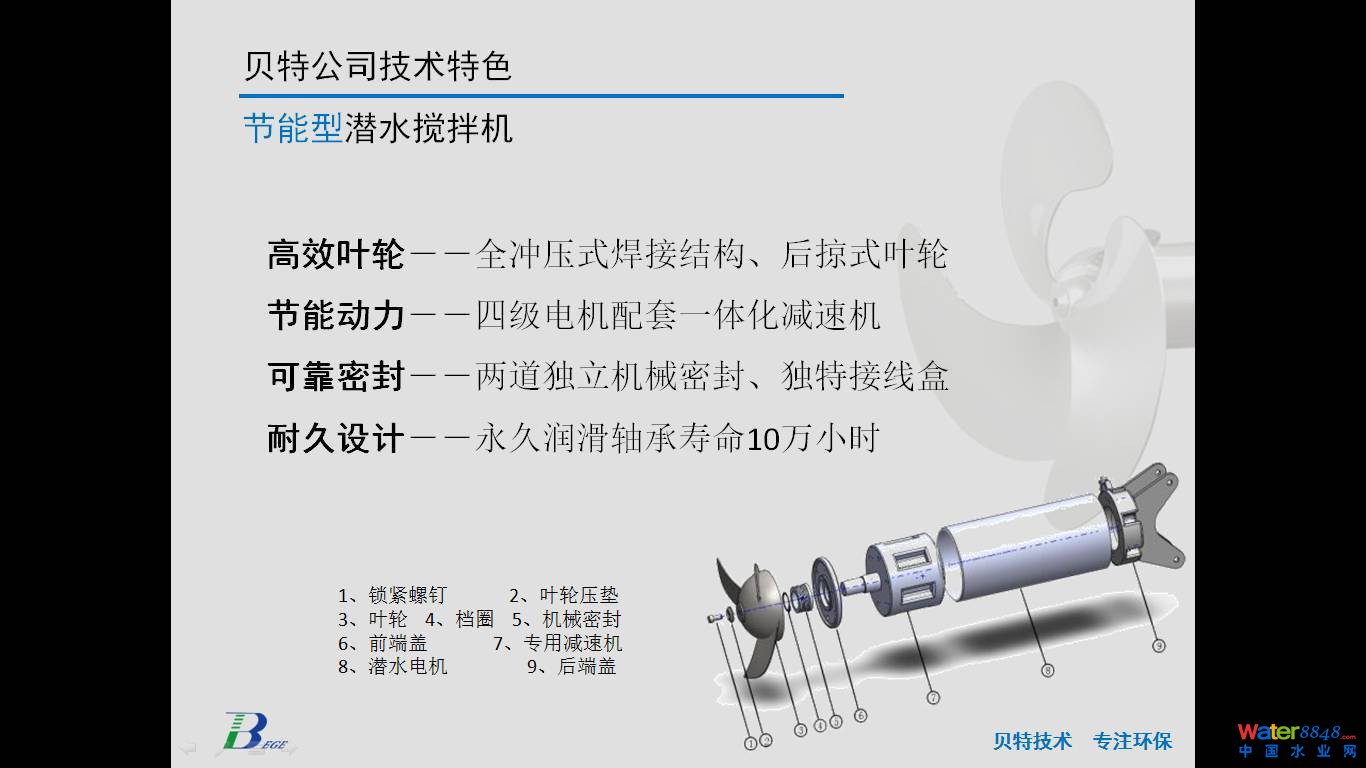

下面是我们公司的其他几个特色产品,第一个是节能型潜水搅拌机,采用了节能电机包括专用的传动机构,区别以前多极电机产品,节能效果好。第二是永磁型潜水搅拌机,具有优秀的启动和抗过载能力。第三个是普通型的推流器,我们在减速机构和叶桨工艺上做优化提升。第四个是双曲面搅拌机,这个产品近几年我们做污水厂升级改造用的比较多的产品。另外是两个小产品,一个是脉动式吸沫机,可以去除生化池表面的浮渣。另一个是为厌氧反应罐做的搅拌器。
我的报告就到这里,感谢大家。
