典型案例——中国石化上海石油化工

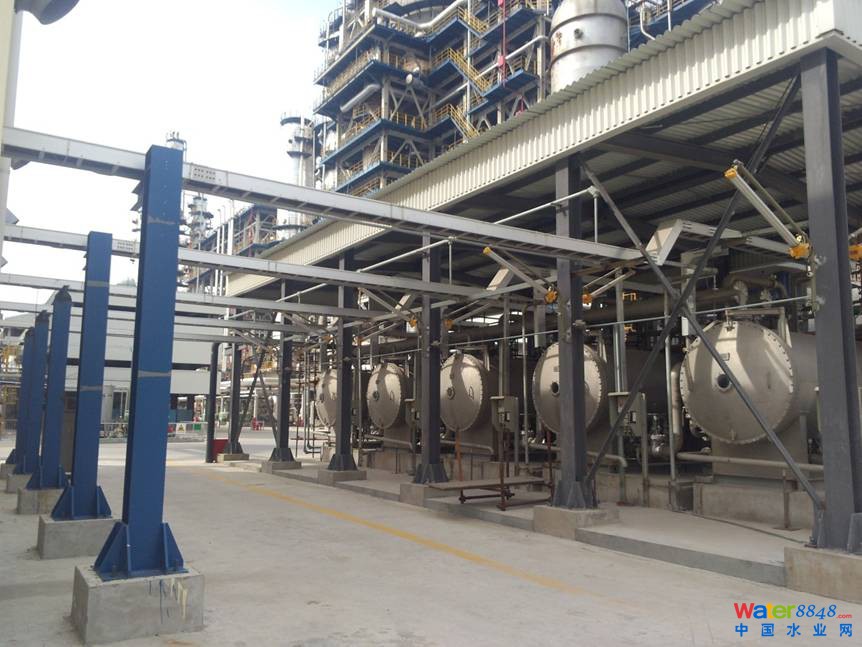

中国石化上海石油化工股份有限公司位于上海市金山区,是中国大型的炼油化工一体化综合性石油化工企业之一,也是中国重要的成品油、中间石化产品、合成树脂和合成纤维生产企业。炼油改造工程350万吨/年重油催化裂化装置进行烟气脱硝处理,采用美国杜邦-贝尔格工艺,臭氧设备选用青岛国林5套80kg/h臭氧发生系统。
臭氧发生系统主要用于炼油装置的烟气脱硝使用,烟气总量为500000Nm³/h,将NOx从350mg/Nm³降到100mg/Nm³以下,通过处理后达到设计要求。
该项目投入运行,是世界上采用臭氧低温氧化脱硝技术较大规模的臭氧系统。
臭氧作用:
电厂脱硝工艺一般采用SCR工艺,在一定温度和催化作用下,利用加氨还原的方法把氮氧化物还原为氮气。臭氧可以利用其强氧化性把不可溶的低价态的氮氧化物氧化成可溶的高价态的氮氧化物,再利用碱化吸收洗涤工艺清除掉。臭氧烟气脱硝不需要增高烟气的温度;不使用氨等还原剂;在NOx含量、烟气量不稳定条件下,控制灵活;维持90%以上的脱除率;同时处理重金属;可配合同时实现脱硫。
烟气脱硝行业部分业绩表
客 户 名 称 |
臭氧规格 |
数量 |
用 途 |
中国石化上海石油化工 |
80kg/h |
5台 |
烟气脱硝处理 |
中国石油云南石化公司 |
80kg/h |
3台 |
烟气脱硝处理 |
中国石油四川石化公司 |
57kg/h |
3台 |
烟气脱硝处理 |
中化泉州石化有限公司 |
55kg/h |
4台 |
烟气脱硝处理 |
中化泉州石化有限公司 |
43kg/h |
4台 |
烟气脱硝处理 |
中韩石油化工有限公司 |
35kg/h |
4台 |
脱硫脱硝处理 |
杭州市崇贤热电有限公司 |
25kg/h |
3台 |
烟气脱硝处理 |
北京燕京啤酒股份有限公司 |
30kg/h |
2台 |
烟气脱硝处理 |
景德镇新昌南炼焦化工公司 |
50kg/h |
1套 |
脱硫脱硝处理 |
滨化集团滨阳燃化有限公司 |
15kg/h |
2台 |
烟气脱硝处理 |
新疆苏源生物工程有限公司 |
16kg/h |
2台 |
烟气脱硝处理 |
山东桓台唐山热电有限公司 |
35kg/h |
1台 |
烟气脱硝处理 |
青岛市海湾索尔维化工公司 |
12kg/h |
1台 |
烟气脱硝处理 |
广州市双桥股份有限公司 |
12kg/h |
2台 |
烟气脱硝处理 |
南京市钢铁联合有限公司 |
10kg |
1台 |
烟气脱硝处理 |
内蒙古自治区托克托电厂 |
13kg/h |
1台 |
烟气脱硝处理 |
日照锦湖金马化学有限公司 |
8kg/h |
1台 |
烟气脱硝处理 |
河北唐山市滦县司家营铁矿 |
8kg/h |
1台 |
烟气脱硝处理 |
烟台新中萃玻璃包装公司 |
6kg/h |
1台 |
烟气脱硝处理 |
青岛热电集团金湖热力公司 |
5kg/h |
1台 |
烟气脱硝处理 |
