Wassmannsdorf (瓦斯曼多夫) 污水处理厂是柏林地区第二大污水处理厂，日处理量为21万立方米，仅次柏林Ruheleben污水处理厂。该污水处理厂位于柏林东南方，主要承担柏林东南地区及柏林周边辐射范围内的污水处理。这里不仅有先进的磷回收技术工艺，还将在2017年开始扩建新的污泥处理和处置(焚烧)设施，以及污水四级深度净化。该污水处理厂在未来将成为柏林最先进的污水处理厂之一。

德中环能将带您沿着污水处理的流程，一步一步走近这座污水处理厂，领略参观德国的污水处理工艺。

该污水处理厂建造于1927年。1935年该污水处理厂就建造了机械处理、生物处理、发酵制沼气发电。1989年，污水处理厂完成了翻新，形成了目前整个污水处理厂的基本模型。在1991-1998年，该厂在污水机械处理、生物处理、生物除磷结合硝化和反硝化(A2O)、生物沼气处理和热电联产、中央控制等方面都进行了技术革新。至1998年，该污水处理厂日均污水处理量为23万立方米，具备完善的淤泥脱水和预处理设施。

2010年污水处理厂采用鸟粪石Magnesium- Ammonium- Phosphat (MAP) 沉降工艺实现磷的高效产品化回收。2013年完成对脱水污泥的烘干。2017-2022 年计划投资1亿7000万欧元，用于扩建污水混合池，新建污水后续深度处理，以及污泥处理流程。完成改造后，该污水处理厂将拥有4级净化过程来适应日益严格的排放标准，以及配备完善的污泥焚烧流程。

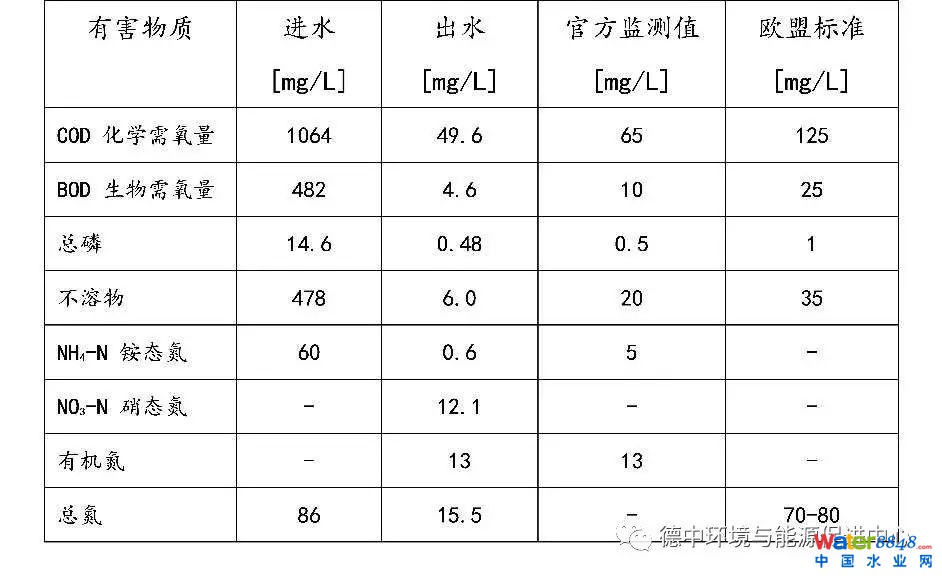

表格 1: 2016年Wassmansdorf污水处理厂处理标准

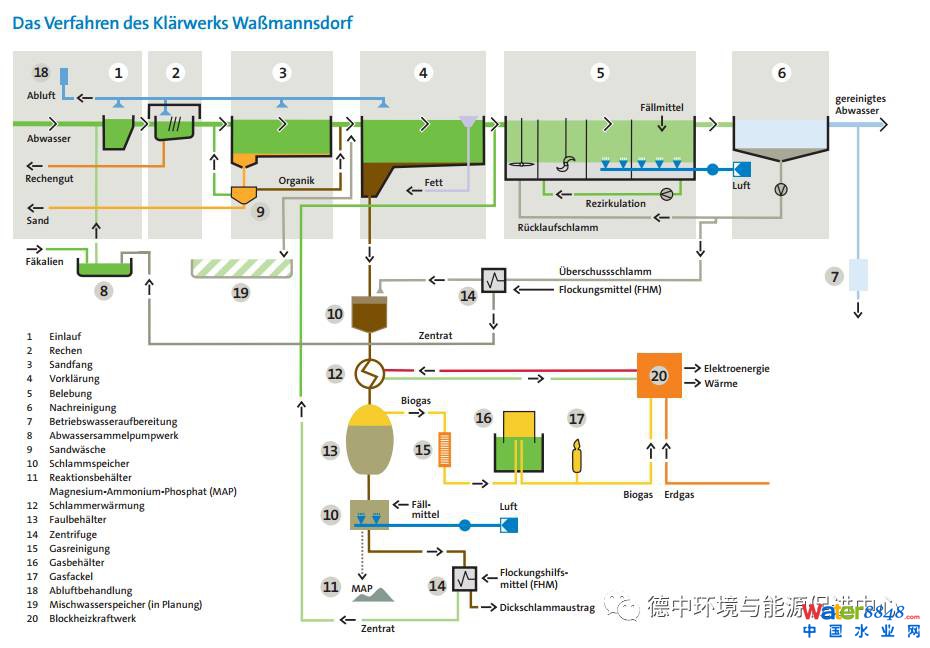

图 1: Wassmannsdorf 污水处理流程图

˙预处理

周边的生活污水将通过泵站运输到该污水处理厂并经两根直径为1.8米的管道被输送到较高位置的格栅首先进行机械预处理(对应流程图标记2)。大颗粒塑料、植物等被2cm的粗格栅过滤。之后污水会进入细格栅，污水中医药棉签、头发等小颗粒物质会进一步被8mm的细格栅过滤。

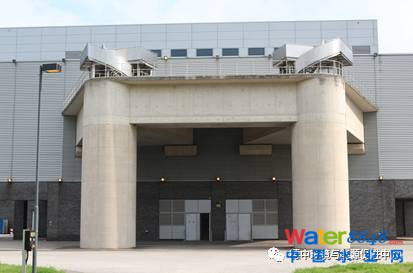

图2: 污水输送管道

污水中含有的直径小于2mm固体颗粒沙子会在沉沙池中(图3)进行沉降去除。在沉砂池中(标记3)污水的流速为30 cm/s，在这种速度下所有的沙子能在沉砂池中沉淀。沉砂池池底有推沙装置，沙子被推入漏斗口沉淀。沙子被泵打到洗沙器中清洗，洗净的沙子能当做建筑材料，用于垃圾填埋上层覆盖沙使用。

图3：细纱清洗设备

未经生化处理的污水中包含了浮油和污泥，这些都包含了大量的能量。污水在预处理池(标记4)能做到油污分离。预处理池液面上有刮油器，所有的浮油在(标记4)图5，被收集后和污泥混合进入发酵罐用于发酵制沼气。预处理池平均检修频率为1-2年。

图4: 预处理池

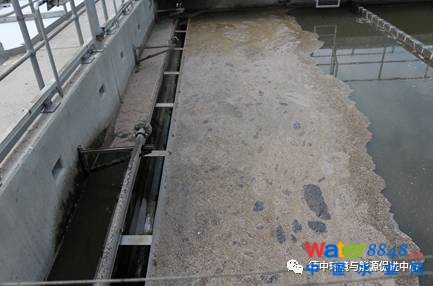

图5：预处理池浮油收集

˙生物处理

污水流入A2O反应池(标记5)。该反应池分三个模块厌氧池、缺氧池和好氧池接连进行。污水经长时间流动后溶解氧含量很低，在厌氧反应池中与淤泥混合。在这里有机物被氨化，磷被游离释放。污水随后进入缺氧池，好氧池中的污水(含硝酸根)回流在该缺氧池中反硝化脱氮，由于缺氧池中含有大量的有机物，这也保证了反硝化能很好地进行。在好氧池中污水经充分曝气。污水中的有机物浓度在有氧过程中能被最大限度的降低。同时污水中的磷能被大量转移到淤泥中。为保证出水的磷含量达标，在好氧池末端投入絮凝剂祛除剩余超标磷。经A2O 工艺处理过的污水已经清澈透明，有很好的指标。

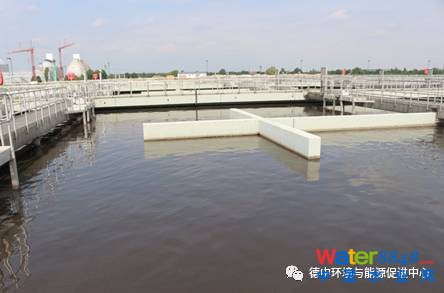

图6: 厌氧池

图7：缺氧池

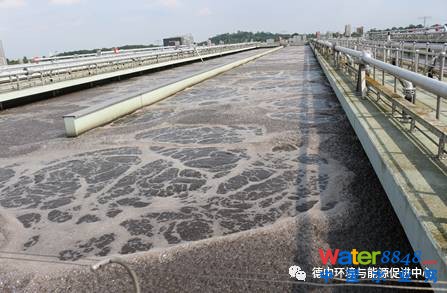

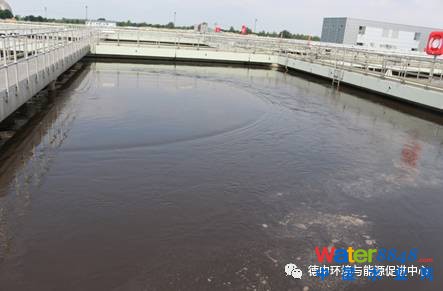

图8：瀑气池

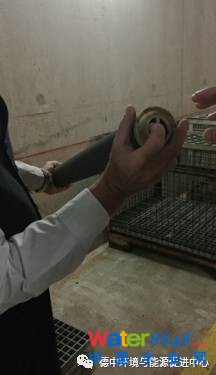

图9：好氧池曝气管

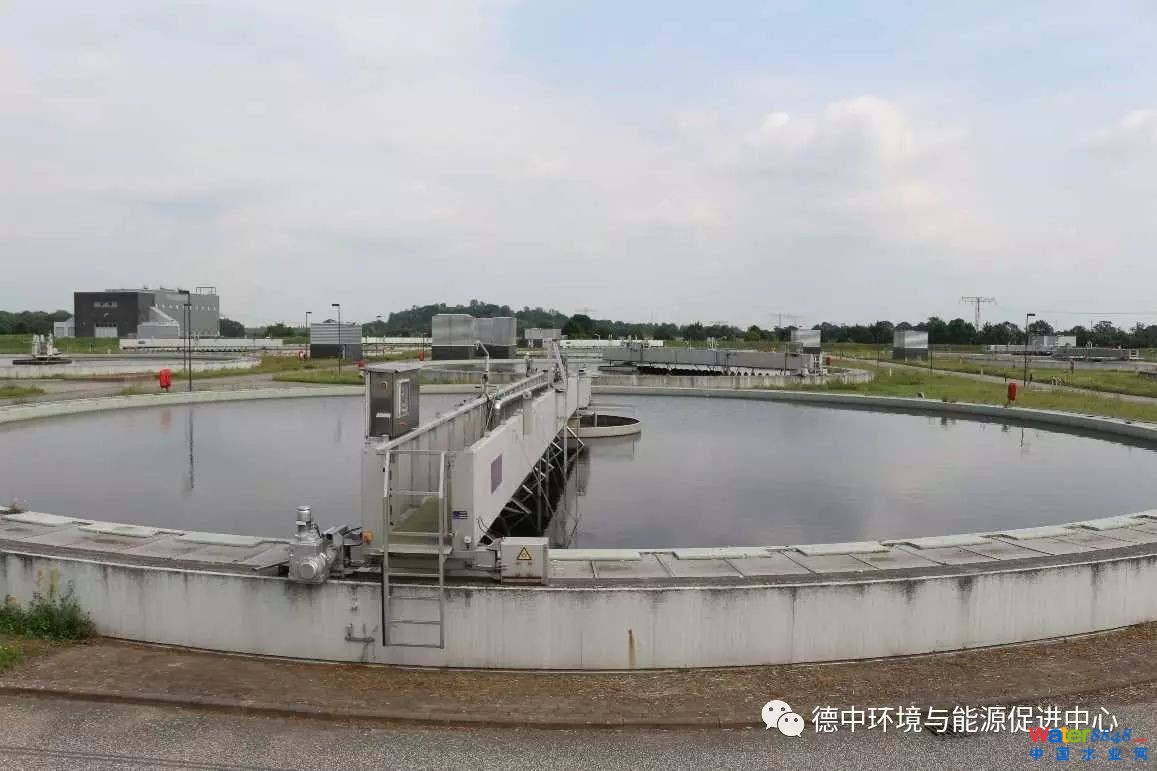

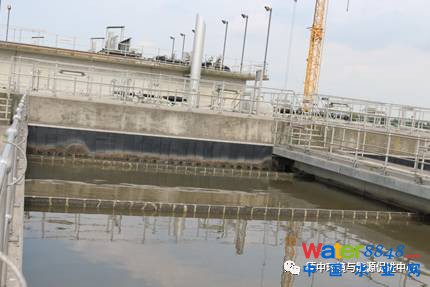

图10：沉淀池
