【精华】给排水管道距墙尺寸的完全汇总！ 中国给水排水

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，小编给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！

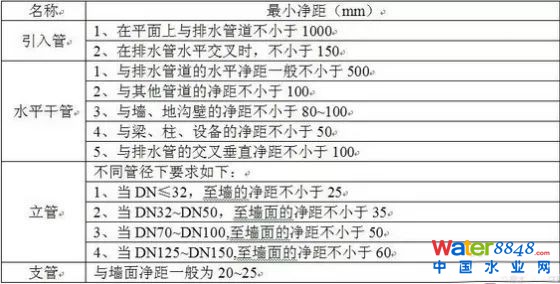

1、管与管及与建筑构件之间的最小净距

《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）

《水暖工长速查》第119页（杨磊 主编 化学工业出版社 2010年7月第1版）

管井管道：

敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页

2、水暖管离墙距离水暖管离墙距离：

标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样）。均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页

3、排水柔性接口铸铁管离墙距离：

当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页

4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）

管径 32以下 32~50 65~100 125~150

间距 20~25 25~30 30~50 60

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）

采暖干管距墙尺寸：

供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页

采暖立管距墙尺寸：

当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

立管之间距离：

当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。立管距墙尺寸与单立管安装时相同，管径≤DN32时，两立管中心距为80mm；管径≥DN40时，两立管中心距为130mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189~190页

5、排水立管、支管距墙尺寸

《怎样当好水暖工长》表3-11，第133页

注：如想知道更多关于常用卫生器具排水支管预留孔洞位置与尺寸内容，可购买《管道工长速查》（曲德仁 主编 化学工业出版社出版）第144页 表3-41

6、管道上部净空

给水引入管管顶上部净空一般不小于100mm排水排出管管顶上部净空一般不小于150mm

《怎样当好水暖工长》电子版第132页

7、管道的中心线与梁、柱、楼板的最小距离（自喷系统）

公称直径（mm） 25 32 40 50 70 80 100 125 150 200

距离（mm） 40 40 50 60 70 80 100 125 150 200

《自动喷水灭火系统施工及验收规范》（GB 50261-2005）第15页

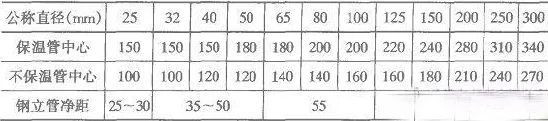

8、水平干管安装与墙、柱表面的安装距离（给水管道）

注：（1）钢立管净距指给水、采暖立管外壁与墙、柱的距离。（2）表中管中心与墙、柱的安装距离使用于水平干管的安装

《怎样当好水暖工长》表3-6，第121页（PDF电子版，可下载到）

9、建筑排水金属管道距墙尺寸

当建筑排水金属管道沿墙或墙角敷设时，管道外壁面与墙体面层的最小净距离不得小于40mm

《建筑排水金属管道工程技术规程》（CJJ 127—2009）第4.2.9条。

10、建筑排水塑料管道距墙尺寸

设置于室内的雨、污水立管离墙净距宜为20mm~50mm。室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mm。

《建筑排水塑料管道工程技术规程》（CJJ/T 29—2010）第5.1.9条。

11、建筑给水金属管道距墙尺寸

明装管道的外壁或管道的保温层外表面与装饰墙面的净距宜为10mm。

《建筑给水金属管道工程技术规程》（CJJ/T 154-2011）第5.3.7条。

12、建筑给水复合管道距墙尺寸

对明装管道，其外壁距装饰墙面的距离应符合下列规定：

①管道公称直径为10mm~25mm时，应小于或等于40mm；

②管道公称直径为32mm~65mm时，应小于或等于50mm。

《建筑给水复合管道工程技术规程》（CJJ/T 155-2011）第5.3.8条。

注：11条不适合给水立管（比如立管底部有蝶阀），不适合安装较大阀门的干管，不适合装饰墙面厚度未确定的管道。

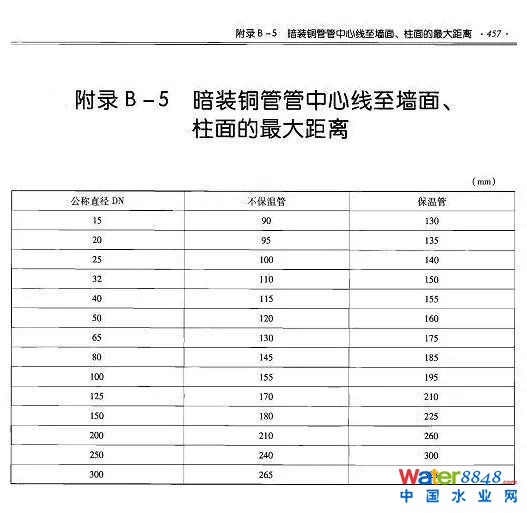

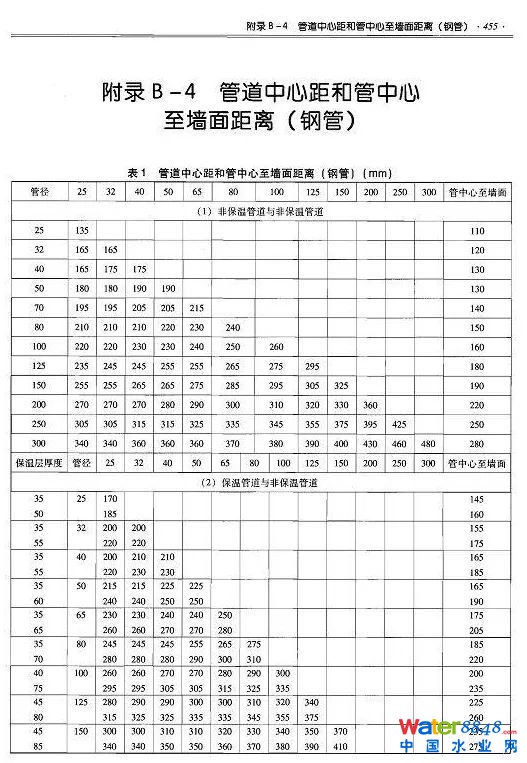

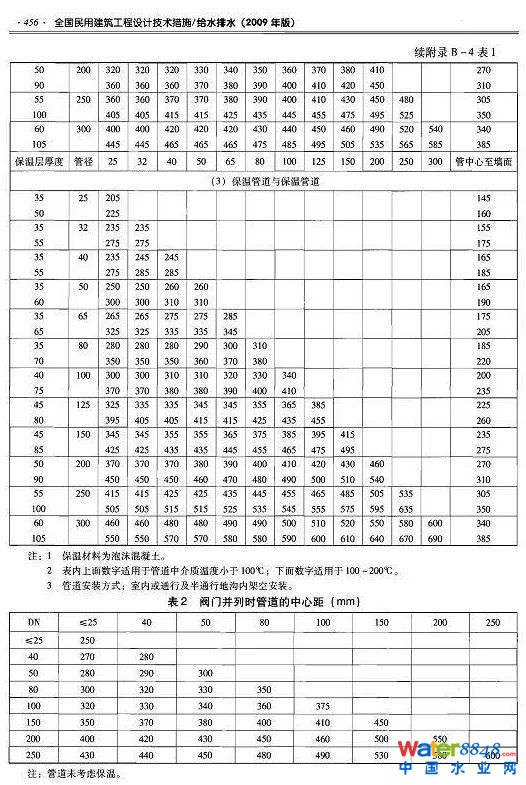

13、《全国民用建筑工程设计技术措施—给水排水》

14、采暖支管（接散热器）管中距墙（完成墙面）50mm。

《建筑设备施工安装通用图集—暖气工程》（91SB1,华北标准）,第17页。
