张辰:尽快补齐管网短板,用系统思维解决水环境问题
时间:2018-08-24 17:06
来源:中国水网
作者:程云整理
在2018(第十届)水业热点论坛上,上海市政工程设计研究总院(集团)有限公司党委书记、副董事长、总工程师/全国工程勘察设计大师张辰坦称,在治水问题要尽快补齐短板,并结合公司参与的项目案例,详细阐述要用系统思维解决水环境问题。
“与发达国家相比,我国当前排水管网的运行管理水平仍显落后,排水管道疏通方式落后;排水管道结构性和功能性病害严重;排水管道破损、错位导致管道渗漏严重。”8月22日,在2018(第十届)水业热点论坛上,上海市政工程设计研究总院(集团)有限公司党委书记、副董事长、总工程师/全国工程勘察设计大师张辰坦称,在治水问题要尽快补齐短板,并结合公司参与的项目案例,详细阐述要用系统思维解决水环境问题。
上海市政工程设计研究总院(集团)有限公司党委书记、副董事长、总工程师/全国工程勘察设计大师张辰
以下为张辰现场发言内容(根据现场速记整理,未经本人审阅)
开篇先讲述生态文明建设时代背景。2018年5月18日全国生态环境保护大会在北京召开,习总书记在会上一系列的讲话,对生态文明建设有着很好的指导意义。在治水问题上有不少问题要解决,其中有一个就是要加快补齐污水收集和处理设施的短板…………,尽快实现污水管网的全覆盖、全收集、全处理。
张辰表示,从去年开始就谈系统化思维,很高兴今年2月9号,人民日报发表了题为《生态文明建设需要系统思维》,和我们提倡的主旨很契合。生态文明建设需有系统思维,水生态文明属于生态文明的一部分,解决水的问题也需坚持系统思维。
国内外排水管网安全运行现状对比
尽管水环境治理上升到国家高度,也需要系统思维解决水污染问题,但令人遗憾的是,管网建设作为水环境治理必不可少的一环,近年来除了我国管网建设规模在快速增长之外,排水管网安全运行和重视程度差强人意,亟需提高。
张辰坦称,与发达国家相比,我国当前排水管网的运行管理水平仍显落后,排水管道疏通方式落后;排水管道结构性和功能性病害严重;排水管道破损、错位导致管道渗漏严重,以上海市某区2011年排水管道为例,中度淤积以上的管道占总管道长度的18.45%,平均每1km就有1处破裂、渗漏等结构性病害。
近年来,近半数城市发生内涝的主要原因是排水系统覆盖不全、标准偏低,新建管网跟不上城市发展速度,老旧管网得不到及时更新,部分设施运行不正常等。排水管网的建设和完善滞后于城市发展,城市中仍然有较多的排水空白区。
在设计手段、标准规范、检测技术方面,张辰认为国外排水管网安全运行技术研究均走在前列,值得国内水业同行借鉴:
(1)设计手段先进:欧盟的排水设计规范要求当排水系统面积大于2km2或管道内流行时间大 于15min时,应采用非恒定流模拟进行城市管网水力计算。
(2)标准规范全面:经过多年的研究和实践,发达国家已形成较为全面的城镇排水管网技术标准体系,用于指导城镇排水管网的规划建设和运行维护。以日本为例,发布了《下水道管路设施维持管理手册》覆盖了排水管道的设计计算、疏通方式、检查手段、修复技术和管道污泥处理等各个方面。
(3)检测技术创新:国外已从传统的潜水员管道检查向视频检测、声纳检测、透地雷达等方向发展,实现管道检测的数字化、三维化和全景化。
(4)管理机制完善:发达国家排水管网管理以内涝防治和污染控制为目标,强调全过程控制管理,并启用了预警应急管理机制。如美国低影响开发(LID)、英国可持续城市排水系统(SUDS)等。
基于我国排水管网存在的问题,张辰指出提高城镇排水管网科学规划、建设、管理水平和保障安全运行是当务之急,是解决城市黑臭水体、内涝防治的根本之道。他认为未来我国排水管网安全运行技术发展方向,应朝如下方面努力:
(1)树立海绵城市规划建设理念
(2)提高排水防涝设计建设标准
(3)推行科学合理运行管理模式
(4)加快研发管网运行技术装备
(5)建立管网信息平台管理制度
(6)规范城市管网专项资金管理

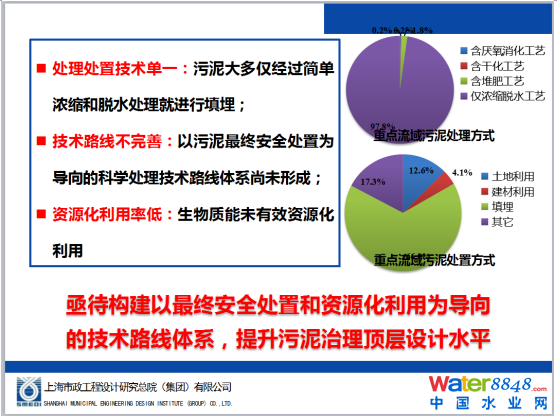

谈完管网技术后,话锋一转,张辰指出我国污泥处置技术现状不容乐观,第一:处理处置技术单一,污泥大多仅经过简单浓缩和脱水处理就进行填埋;第二:技术路线不完善,以污泥最终安全处置为导向的科学处理技术路线体系尚未形成;第三:资源化利用率低:生物质能未有效资源化利用。
对此,他建议,亟待构建以最终安全处置和资源化利用为导向的技术路线体系,提升污泥治理顶层设计水平,重点流域应率先突破污泥处理处置技术路线,对于引领全国污泥科学治理具有重要意义和推动作用。
如何树立水环境的系统思维?系统思维的“六部曲”
会上,张辰大篇幅讲述何为系统思维,以及如何用系统思维进行流域系统整治。他认为,系统思维范围很广,主要包括系统调查、系统规划、系统研究、系统设计、系统评估和系统运维管理六大方面,简而言之就是先着眼系统调查,建立系统的规划,开展系统的研究,通过系统设计、系统评估和系统运维管理,使得我国排水系统恢复到原有的系统思维。
第一、系统调查:应需要建立水循环的信息系统,包括降水,污染源、管网(包括重要接入点的管网运行状态)泵站、河道、污水厂等水生态系统要素的信息数据库,数据库既是前期调查的成果,也是后期运行管理数字化平台的基础。比如上海合流污水治理一期、二期和三期,均有一个信息数据平台,三个平台如何合并建立统一的共享平台,并考虑数据性公开,比如短时期/长时期降水量等数据的公示,都值得我们思考。
第二、系统规划:系统的梳理现有规划,做好与各规划的衔接、反馈研究。这看似容易,实则很难,水环境整治本身就是一个系统,但是各个部门各自执政,出台不同版本的系统规划,比如《城市总体规划》、《海绵城市建设规划》、《内涝防治规划》、《雨水系统规划》、《污水系统规划》等等。

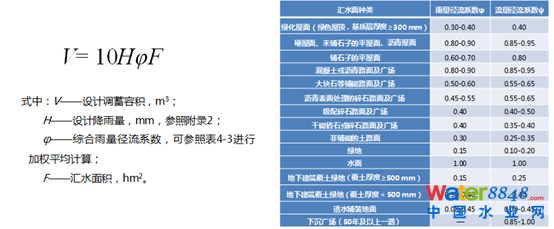

第三、系统研究:不仅仅是针对某一点,比如调蓄池的规范,有源头、中途、末端,这个调蓄从污染控制而言,到底是在源头还是中途还是末端,各有各的要素,需要分清层次来做这方面的工作。

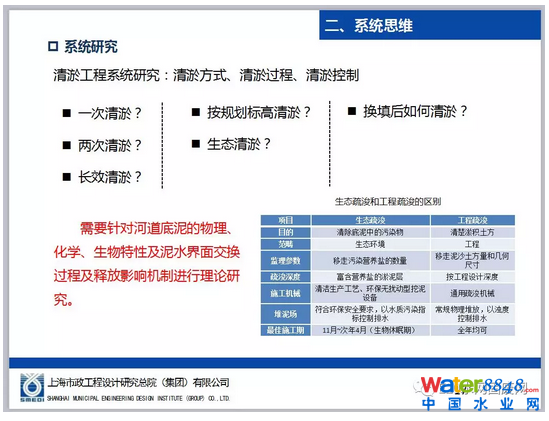

再举个例子,河道的清淤是黑臭水体的重要因素,追溯到20年前,从上海苏州河治理工程一期、二期、三期,清淤采取什么样的措施,以及清淤后的污泥怎么处理也是系统研究的内容。这个中间包括清淤的方式,一次、两次还是长效的清淤,还有是否按照规划标高清淤,或者采用生态的清淤方式,需要对河道底泥物理、化学、生物及泥水界面交换过程释放影响机制进行系统的研究。

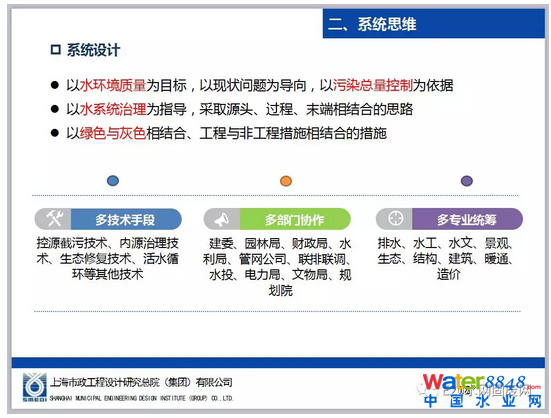

第四、系统设计:水环境整治系统设计,应以水环境质量为目标,以现状问题为导向,以污染总量控制为依据,采取“源头、过程和末端相结合、绿色和灰色相结合、工程与非工程相结合”的工作思路,要考虑多种技术手段、多部门协作、多专业统筹。

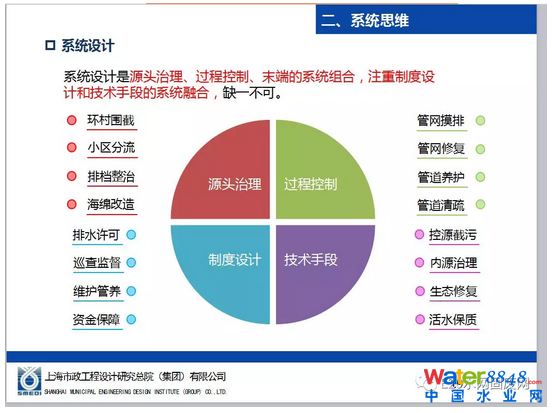

在系统设计时,还要注重源头和过程相结合,制度设计和技术手段结合,牢记树立十六字方针——源头治理、过程控制、制度设计和技术手段。比如源头治理在服务范围内有“城中村”,要考虑环村围截,新建小区分流和排道整治等问题。举个例子,福州项目在许多分流制的地区有很多的排道,导致沟水、洗涤水都进入了雨水管道,若这些排道不整治,将无法治理黑臭水体,更无法达到小雨不积水、大雨不内涝、水体不黑臭目的。
第五、系统评估:黑臭水体治理是长期的过程,通过评估做一些定量的决策,从源头的系统调查开始,系统的规划、系统的研究、还有系统的评估来转变思维,用系统思维针对黑臭水体的治理。
可以采用一些先进评估手段,评估水环境容量是多少、污染物负荷是多少、截流系统的规模与溢流频次的关系、活水策略下的泵闸调度规则以及近、远期目标的可达性等内容。
第六、系统管理运维:通过感知层、网络层、运用层等多层级的构架和管理,借助智慧排水平台,对设施状况、运行维护、智能控制等方面能及时、准确和高效管理。
项目案例分享
会上,张辰以公司参与的福州水系项目、石洞口污水厂、青岛麦岛污水厂、临港海绵城市智慧管控平台(一期)案例,简单介绍系统思维在项目案例的运用情况。
(1)福州水系项目
据了解,2017年福州市全面开展了102条(分7个水系治理包)内河(其中包7还未开工)的治理运营工作,其中治理91条、运营7条。

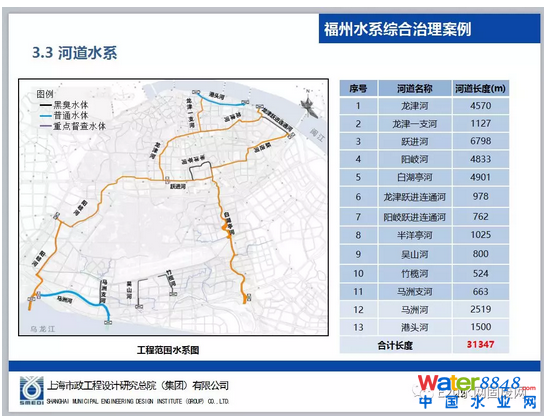

张辰介绍,福州整个把城区分成7个包,这就是用系统的规划来考虑的。我们承担的第5个包—仓山龙津阳岐水系综合治理PPP项目,一共是13条河流总长31公里,13条河流中间黑臭有11条,环保部联手重点挂牌督办的黑臭水体有5条(龙津河、阳歧河、跃进河、白湖亭河、龙津一支河)。
福州水系7个包项目
仓山龙津阳岐水系综合治理PPP项目,13条河流
首先进行系统调查,根据现场踏勘情况,选取了29个河道断面,进行水质检测,不同断面水质略有差别,除港头河、马洲河外,其余11条河道均黑臭。

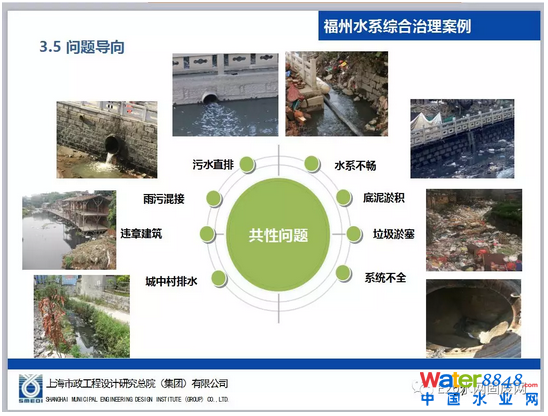

张辰阐述:系统调查应以问题为导向,要摸清有多少污水直排口、雨污混接、底泥淤积、城中村排水、违章建筑、垃圾淤塞等情况。经过踏勘,我们发现福州项目13条河道共1400个排口,旱季入河污水总量3.24万m3/d,这些都是未经任何处理的原生污水直接排掉,后期系统设计要考虑把3.24万吨的原生污水截留。
此外,现场调查还发现福州13条河道沿河违章建筑达52万㎡,总垃圾量13万m³,水系阻塞段3.43km、底淤泥总量约61万m³,还有8条连接主要城中村排污沟。

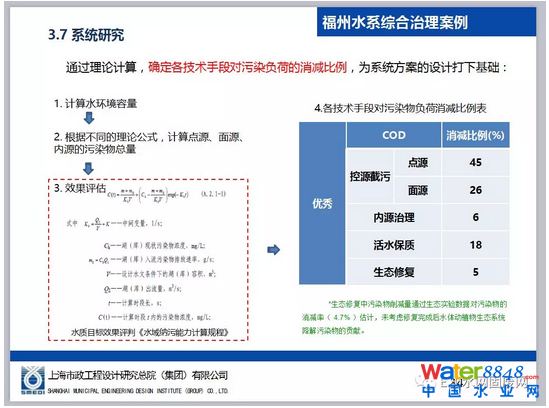

摸清福州项目现状后,其次我们开始系统研究,通过理论计算,计算点源、面源、内源的污染物总量,确定各技术手段对污染负荷的消减比例,为系统方案的设计打下基础。
“基于系统调查、系统研究的基础,以问题为导向,福州水系项目制定出科学、详细且具有针对性的系统设计方案,通过控源截污、内源治理、生态修复、活水保质等多种技术手段(如下图),让它变一条成水质达标的河流。”张辰表示。
所以说,黑臭水体治理要将雷厉风行和久久为功结合起来。先雷厉风行解决老百姓最关心的问题,将河流治理的不黑不臭,提高老百姓感知,但离功能达标、变成一条可亲近的河、生态的河流距离尚远,要下苦功夫。张辰指出,立竿见影、雷厉风行、久久为功的事情一定要做,让人们有感知。

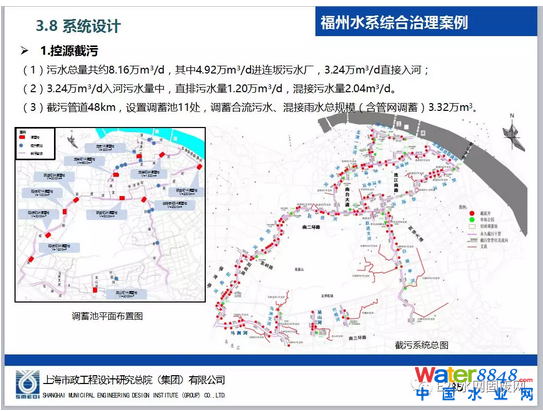

系统设计第一步:控源截污

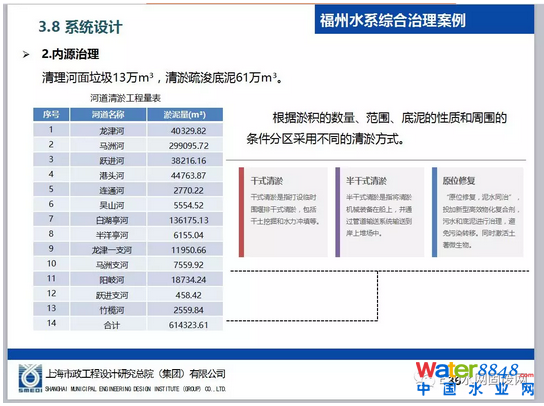

系统设计第二步:内源治理

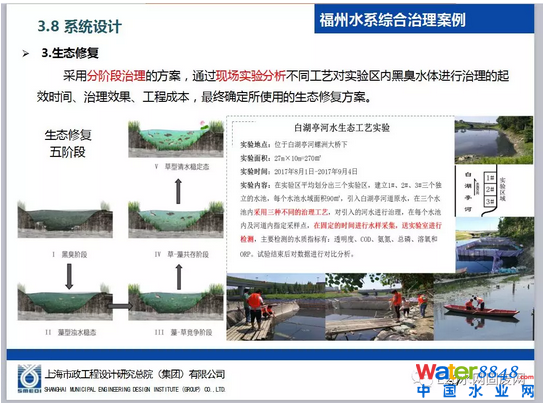

系统设计第三步:生态修复

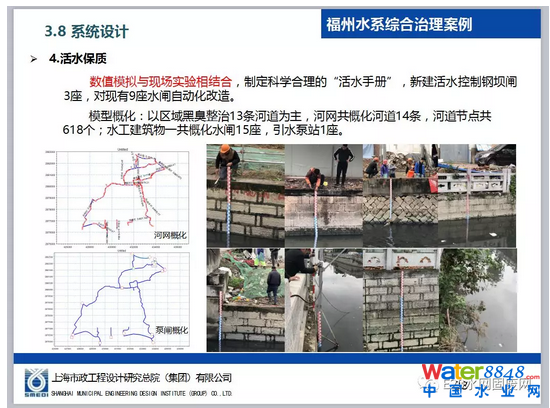

系统设计第四步:活水保质
(2)石洞口污水厂案例

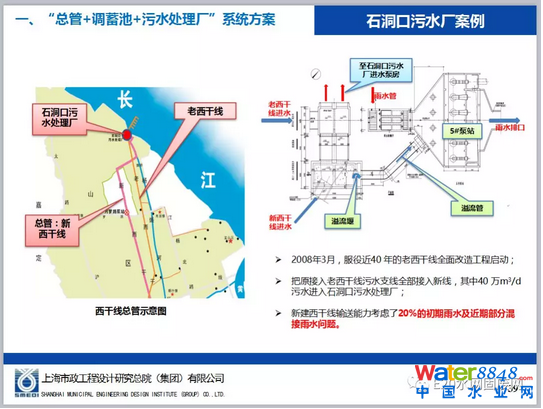

接着,张辰继续介绍石洞口污水处理厂改造案例。2008年3月,服役近40 年的老西干线全面改造工程启动,把原接入老西干线污水支线全部接入新线,其中40 万m3/d污水进入石洞口污水处理厂,因此新建西干线输送能力就要考虑20%的初期雨水及近期部分混接雨水问题。

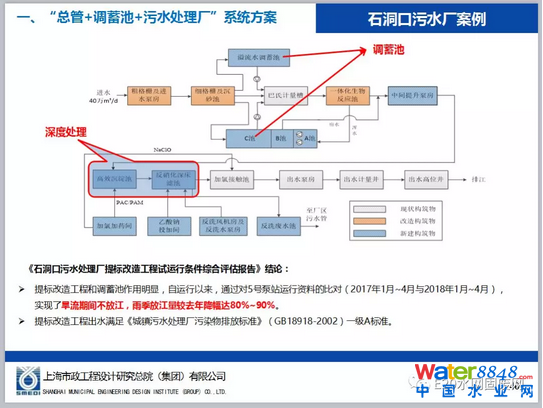

“在末端石洞口改造的同时,我们采用UNITANK工艺,粗格栅+细格栅+旋流沉砂池+综合池+生物反应池+高效沉淀池+反硝化深床滤池的全流程工艺配置,兴建一个调蓄池并将污水出水标准提高,当时引起同行的不满。”张辰表示,现在看来,当时所做的提标改造工程和调蓄池作用明显,自运行以来,通过对5号泵站运行资料的比对(2017年1月~4月与2018年1月~4月),实现了旱流期间不放江,雨季放江量较去年降幅达80%~90%,也满足国家一级A标准。

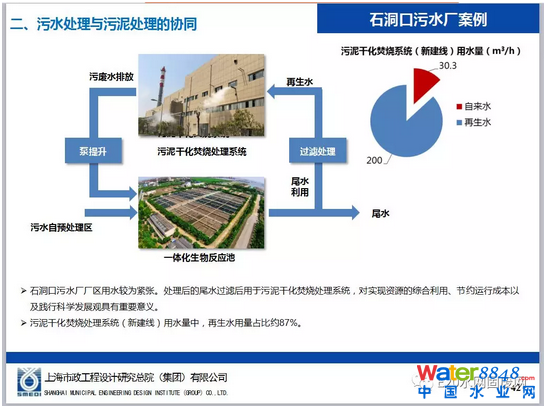

另外,实现污水和污泥同步协同处置也是石洞口污水处理厂一大亮点。石洞口污水厂厂区用水较为紧张,处理后的尾水过滤后用于污泥干化焚烧处理系统,对实现资源的综合利用、节约运行成本以及践行科学发展观具有重要意义,且污泥干化焚烧处理系统(新建线)用水量中,再生水用量占比约87%。
(3)青岛麦岛污水厂案例

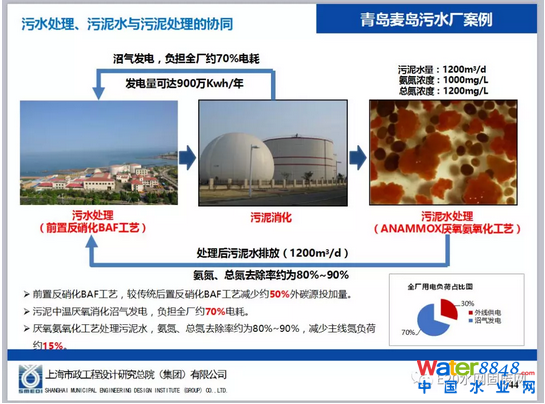

“青岛麦岛污水厂案例有它自身的特点,污泥有机质含量比较高,它的整个厌氧硝化沼气发电,负担全厂约70%电耗。我们进一步把污泥当中的磷等资源再回收,氨氮、总氮去除率约为80%~90%,减少主线氮负荷约15%,将污水处理厂变成城市的能源厂和资源厂。”张辰自豪地表示,若我们能够将一座污水处理厂变成城市的资源厂和能源厂,成为城市生命线不可或缺的一部分,那么污水处理厂的意义和价值将被放大。
最后,张辰列举临港海绵城市智慧管控平台(一期),该项目案例如何在现有的情况下,利用互联网+、AI人工智能技术等,通过一些智慧的管控平台,使得我们的排水工程、系统工程更上一个台阶。
至此,张辰大师一场富有技术含量、发人深省的演讲完毕,而他为水环境工程勘测设计领域所做的贡献还在继续!
张辰:用系统思维重新审视排水系统与海绵城市
时间:2017-09-04 14:52
来源:中国水网
作者:张辰
近年来,“海绵城市”成为基建领域的热词。在上海市政工程设计研究总院(集团)有限公司 党委书记/总工、全国工程勘察设计大师张辰看来,这是一个重新审视城市排水系统的机会,需要用系统理念统筹协调。8月22日,在2017(第九届)上海水业战略论坛中,张辰向与会人员详细阐述了“排水工程建设的系统思维观”。
本文根据嘉宾发言内容整理,未经本人审阅。
我在上海市政总院从事工程设计三十多年,但目前来看,我们的城市基础设施还是很落后。我曾经要求提高我们的排水标准、提高污水处理厂的标准等,但是很多领导听了以后,都会提出疑问:要投入多少?取得的效果是多少?因此这些提议都被放在了后边。好在总书记提出海绵城市建设的理念,如何抓住这个机遇、趁势而为,提高整个排水行业标准,建立内涝防御体系等,是我们需要重点思考的问题,也是实现排水工程建设系统思维观的一个抓手。
海绵城市建设是系统理念
无论是李克强总理,还是习近平总书记,都提出了“让城市有面子,更要有里子”的建设宗旨,现在到了注重里子的时候。如何注重里子?我认为需要注意以下几点。
树立三段论观念:包括源头减排设施、排水管渠设施、排涝除险设施。源头控制方面,国家标准体系做了一个很重大的修订,现在国家基建标准有1200多项,做工程建设,怎么能想到这么多规范?为此,我们也参照了国外的一些室内和建筑小区的排水规范。排水管渠方面,大家都在说黑臭水体整治,其中管网是最大的问题,这方面要进行大量的探索和改造。另外,我们还要构建一个排涝除险设施,今年颁布的内涝防治技术规范,确定超大城市排水建设标准是一百年一遇,特大城市标准是五十年到一百年一遇。这方面,都给我们做城市排水工作创造了很好的前提。
达到四大目标:城市排水工作一定要有系统的理念,考虑到方方面面的工作,达到系列综合目标,即:小雨不积水,大雨不内涝,河道不黑臭,热岛有缓解。
协调五大专业:海绵城市建设需要规划、建筑、绿地、道路、水务等专业共同协调。海绵城市不仅是给排水行业的事情,但我们没有跨界的条件,无法指挥道路怎么设计、绿地怎么做。只有各个专业相互协同、相互配合,才能够把海绵城市的系统理念建立起来。
牢记六字箴言:分别为渗、滞、蓄、净、用、排。其中,构建系统的理念,更要牢记后四字。
同样,黑臭治理也要有一个系统治理的体系,需要控源截污、内源治理、生态修复、活水保质、长治久清等各方面工作的配合。我们在上海做临港海绵试点,总面积79个平方公里,是全国30个试点城市中最大的一个。刚开始,我们发现小区里雨污混接非常严重,不光是底楼,甚至二楼的洗涤废水也都排到雨水管道,流入河道中。而临港是雨污分流的地区,如何体现我们的分流制排水体制优势?我认为应当正视问题,以问题为导向,用系统思维来一步步推进工作建设。
海绵城市规划是系统方案
水生态目标:要有水生态的目标,从源头提出年径流总量控制率的计算。但现在排水工程的上游——管网方面,还没有健全这些理论,应该与时俱进,推进完善。

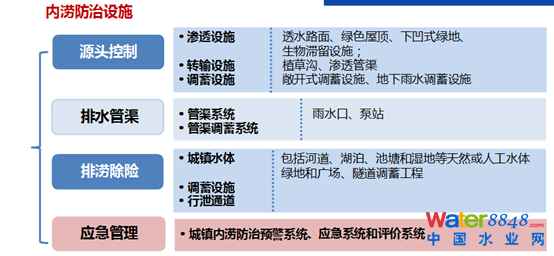

水安全:提到水安全,管网是重点。从内涝防治设施三段论角度而言,源头控制有渗透、转输,包括植草沟、渗透管渠等多种手段;源头污染也要尽量在源头控制,排水管渠也要发挥排涝除险功能。应急管理方面,不仅仅要提高水务自动化程度,建设信息化平台,还要思考如何将下水管道各种信息提供给市民,包括各个排水系统内涝情况、水位信息等。

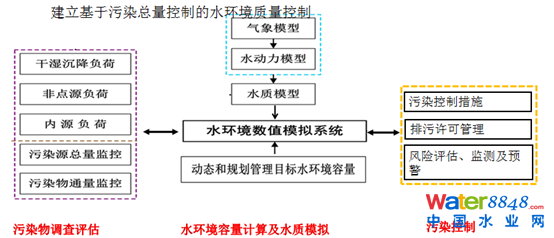

水环境:在水环境治理中,从污染物的调查评估到水环境容量的计算,以及水质的模拟到污染控制,要形成整个系统理念。比如面源污染消减了多少、对整个水体的改善是多少,都要建立体系。用模型把整个城市虚拟建造好以后,才能够把系统工作一步步推进。
在这些理念的指导下,我们编制了上海海绵城市规划,包括到2020年,按1000km2计的建成区中,完成约200km2区域的海绵城市建设;到2030年,80%建成区实现海绵城市建设要求。在这个规划中,也有聚焦和系统思想的体现。如针对上海临港 79平方公里的海绵建设工作,其中老城区7.35km2,主城区建成区44.08 km2,其它为生态建设用地及备用地。目前,建成区年径流总量控制率只有58%,目标是要达到80%。这就有考虑到各方面的工作配合。

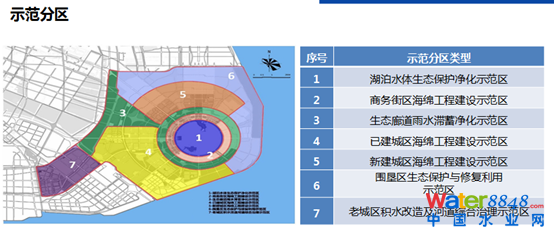

在上述因素的考量下,我们确定了从中心到周边的示范分区类型,包括湖泊水体生态保护净化示范区、商务街区海绵工程建设示范区等7种。原来我们用传统的理念做,现在考虑的是如何海绵化,如用一个绿化隔离带和临港森林相结合,形成了生态廊道雨水自蓄净化池。
内涝防治是海绵城市建设重要组成
内涝防治是海绵城市建设的重要组成部分。这一块,过去我们一直诟病国家的标准、规范师出多门,但其实美国也是这样,美国联邦法律1972年颁布了清洁水法,从点源污染、面源污染等方面做了一些控制,但其他多个联邦政府部门,如环保署、陆军工程兵团、高速公路管理署等,也都制定了相应的法律。所以说不要仅诟病法规,只要相互协同好,都能够取得很好的效果。
在美国,规划和设计阶段后期,项目排水系统的设计计算和图纸都要接受严格的审批,否则整个项目都不能获得施工许可。不同地区的排水标准,往往存在很大的差异,但只要这些差异与联邦政府制定的强制性法律法规没有冲突,地方标准就是有效的。我国现行标准也做了这方面的转变,以后可能只有37本强制规律法规,其他非强制的标准灵活度较高。
最后再说一下我们遵循的内涝防治设计规范的一些设计原则。它提出了城市防涝排水系统的十二条基本原则,其中第四条表示,雨水径流的出路,是一个空间分配的问题。对于特定的降雨事件,水量是不可压缩的。因此,排水规划必须有足够的空间,为后续做调蓄池,以及源头减排、内涝排涝除险等提供基本保障。第十一条和十二条中提到,泄洪通道和河道漫滩,应受到最大程度的保护。因为突发雨情的流量是难以预测的,一定要为这些控制手段留出空间。仅这一条还不够,还需要为河道漫滩和泄洪通道预留足够的侧向移动空间,避免对公共和私人设施造成损失。
近年来,城市的内涝的灾害频发,需要我们反思,这也是一个机遇。我们要思考如何设立系统的理念,把源头减排、排水管渠等标准规范制定作为依托,适当提高排水管网标准,填补国内内涝防治标准空白,同时加强与城市防洪等专业的衔接,逐步建立起适合我国国情、涵盖源头控制的管网优化和内涝防治综合体系,保障城市排水安全和城市水环境质量,促进城市可持续发展。
