智慧排水—城市排水信息化管理系统
来源:武汉新烽光电股份有限公司
智慧排水
—城市排水信息化管理系统
“城市排水信息化管理系统”基于物联网理念，采用信息化手段，结合GIS展示，全面掌握排水系统的运行情况如管网水位、流量、水质、有害气体浓度、泵站运行状态等，保证排水系统安全高效运行；通过构建安全预警平台，提高应急指挥及快速处置能力；提供科学、先进的城市级水力分析模型，全面评估城市排水管网能力；以城市排水设施数据为基础，结合管网监控数据、气象预报、雨情信息，为城市排水规划、防涝预测提供决策依据。

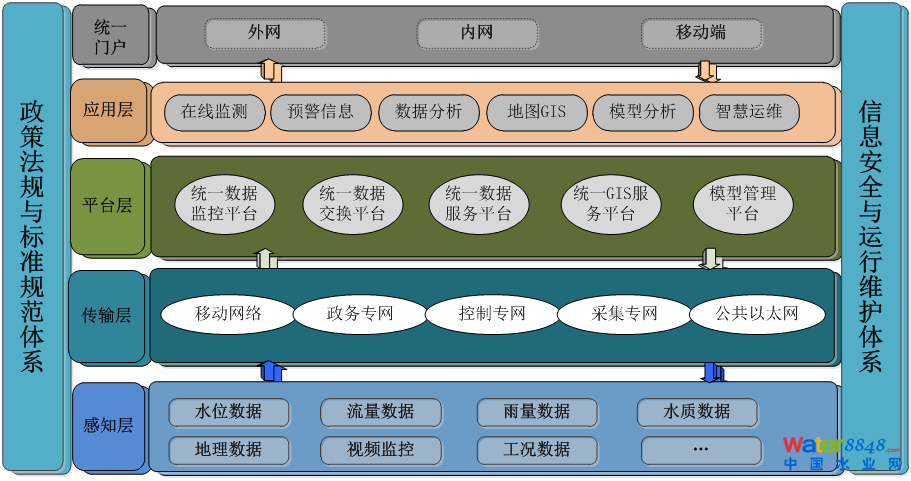

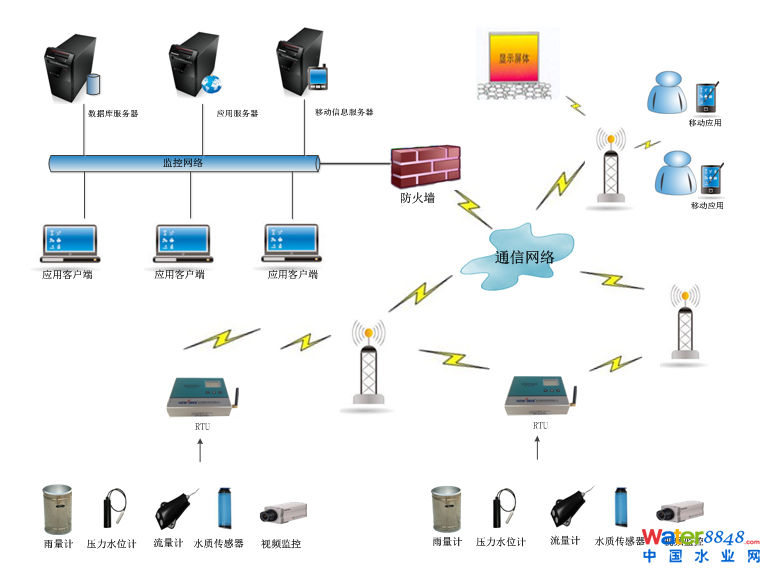

系统架构
感知层

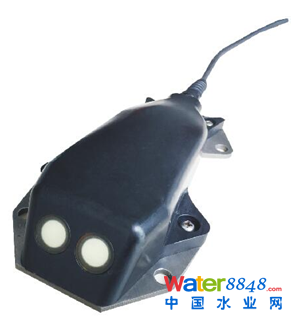

多普勒超声波流量计
规格参数
型号：XF-LSX-1
流速测量范围：0.02m/s-5m/s 流速精度：1.0%
流速分辨率：1mm/s
流量测量范围：0.001m3/s-1000 m3/s
流量精度：测量流量的±3%
流量分辨率：0.0001m3/s
电源：直流10V-14V或者220VAC
输出信号：RS485接口标准Modbus-RTU协议（可选4mA-20mA）
防护等级：IP68（探头）

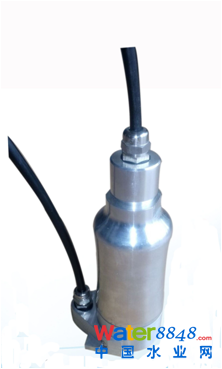

SS传感器
规格参数
量程：0~100、0~500、0~1000、0~4000NTU； 0~2000mg/L
分辨率：0.1NTU、1NTU； 1mg/L
精确度： ≦2%
标定：出厂标定，一年无需校准，可现场标定
光路：90度和135度双路散射光
接口： RS485/MODBUS协议
供电：DC 12V，允许波动±15%

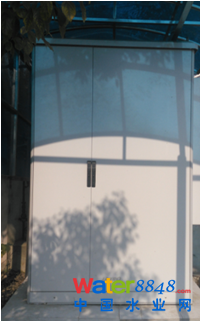

水质监测一体柜
规格参数
一、水质监测子系统：
1、 COD——重铬酸钾高温消解，比色测定
测试量程：（10~1000）mg/L（可扩展）
分 辨 率：＜1mg/L
2、氨氮——水杨酸分光光度法
测试量程：（0~0.5~5~25~300）mg/L（可扩展到1500mg/L）
分 辨 率： 0.01mg/L
3、总磷——钼酸铵分光光度法
测量范围：（0.1~50.0）mg/L（可根据客户要求扩展）
分 辨 率：0.01mg/L
4、总氮——碱性过硫酸钾消解紫外分光光度法
测量范围：（0~120）mg/L（可根据客户要求扩展）
分 辨 率：0.1mg/L
二、采样及预处理子系统：采水泵、采水管路、预处理系统
三、数据采集与处理子系统： GPRS通讯模块、遥测终端机

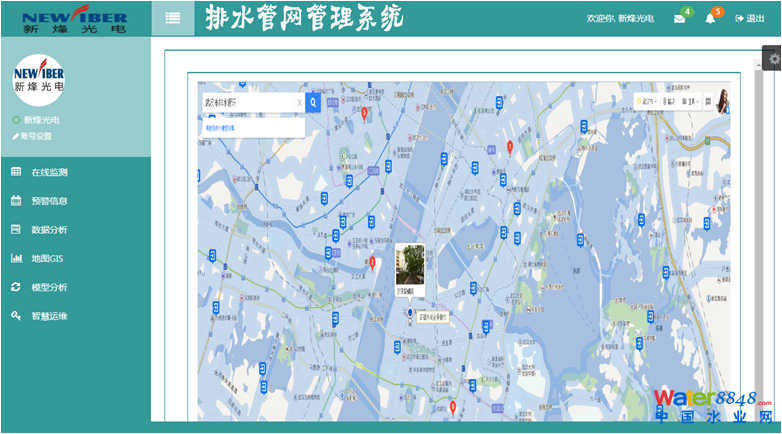

云端服务平台
以GIS地理信息系统、在线监测、水位预警、模型分析、智慧运维等多种模块，建立长期、有效、动态管理排水管网大量空间数据和属性数据的基础平台，并融合排水数字化管理所需的各种业务处理和专业分析模块，最终形成一个具有连接排水管理部门各业务单元信息、数据存储管理和决策分析等多种功能于一体的“城市排水信息化管理平台”
平台层

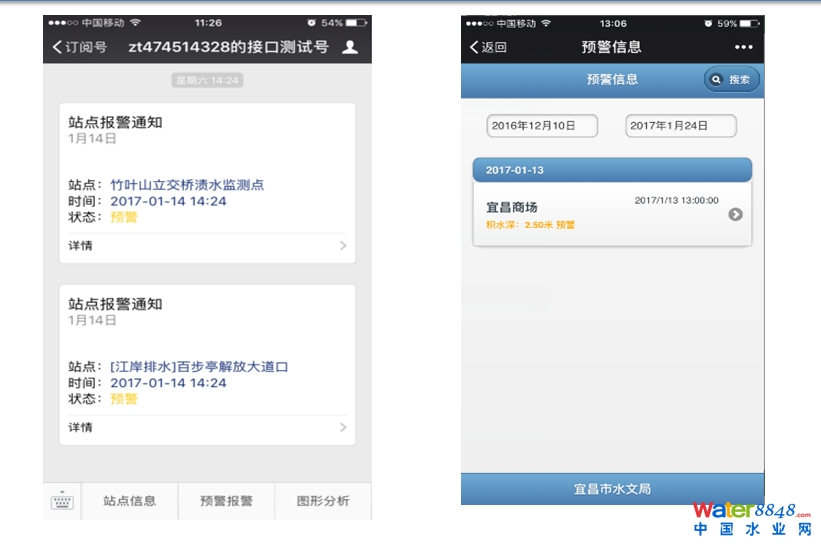

预警、报警信息通过微信或者短信的形式自动推送至用户手机上，可以第一时间做出调度响应，避免事故的发生。
