摘要：德国某污水处理厂采用一套可移动的水处理系统Actiflo®Carb去除出水中的有机微污染物，该处理系统由活性炭反应池和高效沉淀池（Actiflo®）组成，所用粉末活性炭为雅克比公司生产的Aquasorb MP23。选取24种有机微污染物作为目标去除对象，在4种不同的工况条件下进行中试。结果显示，大部分有机微污染物在15g/m3的粉末活性炭投加量下，就可以达到60%以上的去除率；当粉末活性炭投加量为50g/m³时，去除率可超过80%；对卡巴咪嗪（抗痫剂）和美托洛尔（β阻断剂）的去除率最高，平均去除率分别可达到93%和97%。中试结果表明，Actiflo®Carb可有效、高效地去除生物处理工艺出水中的有机微污染物。

有机微污染物大部分为人类活动所产生，其普遍存在于污水、水源水体（地下水、地表水）中，甚至在饮用水中也能检测到痕量有机微污染物。大量研究证实，大部分现有污水处理厂对这类污染物无能为力。欧盟环境委员会从2000年就开始着手定义欧洲水域需遵守的微污染物排放标准优先级清单，2008年确定了33种物质，到2013年扩大到45种。在2018年，欧盟开始在欧洲水域对10种微污染物进行检测。在法国，据有关报告，部分针对微污染物的研究公司已经实现对污水处理厂进出水质的监控，以确定主要的污染物种类，尽可能在污水厂上游减少微污染物排放源。除欧盟外，只有瑞士和中国加强了对污水处理厂出水中有机微污染物和COD浓度的要求。即使现有的物理化学处理方法和生物处理方法能去除城镇污水中的部分有机微污染物，但在出水中，甚至在受纳水体中，仍然存在着大量的此类污染物。在后期，它们还会在给水处理厂的进水中被再次检测到。因此，通过三级或者四级处理，在污水处理厂出水排放之前就把这些微污染物去除是最明智的举措。

近几年，为去除有机微污染物或者降低其浓度，各种工艺蓬勃发展。威立雅也在欧洲各污水厂开展多项测试，以证实其技术的有效性。选取德国某污水处理厂，对其出水中的有机微污染物进行了一系列的去除中试，之所以选择此污水厂，主要有以下原因：首先，该污水厂前段生物处理工艺也为威立雅经典工艺，出水水质明确可控；其次，该污水厂正值升级改造可行性研究时期，有此调查需求；同时，威立雅对其技术功能及应用有条件进行紧密监控，使针对微污染物的处理效果表现得更为精准。

1 污水处理厂简介及测试装置

1.1 德国污水处理厂简介

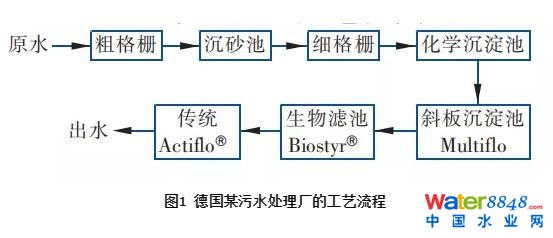

该污水处理厂的处理能力为250 000人口当量，其主要工艺为生物滤池（Biostyr®）。进水一部分为相当于约130 000人口当量的市政污水，另一部分为相当于约120 000人口当量的工业废水。旱季时期的平均流量为33 000m3/d。污水处理厂的工艺流程如图1所示。

为了减少出水中COD及有机微污染物的含量，首先对3种可能的处理工艺进行了可行性研究：颗粒活性炭、粉末活性炭和臭氧。对其运行成本计算比较之后可得：①颗粒活性炭过滤需要的费用为1 418 200欧元/年；②将现有的Actiflo®构筑物进行改造，改造成Actiflo® Carb，并投加粉末活性炭，运行费用为810 000欧元/年；③采用臭氧设备的费用在前两者之间，为1 102 700欧元/年。

考虑到后期合理的运行费用以及改造现有构筑物的便利，决定采用粉末活性炭方案。Actiflo® Carb技术因为需要的土建改动最小，以及增加活性炭接触池的可行性也已被确认，而得以实施。确定方案后，污水处理厂采用Actiflo® Carb进行了一系列中试。现有处理工艺对有机微污染物的去除率仅为20%～30%，后续增加Actiflo® Carb处理单元后，总去除率目标是达到80%。

1.2 可移动式Actiflo® Carb工艺

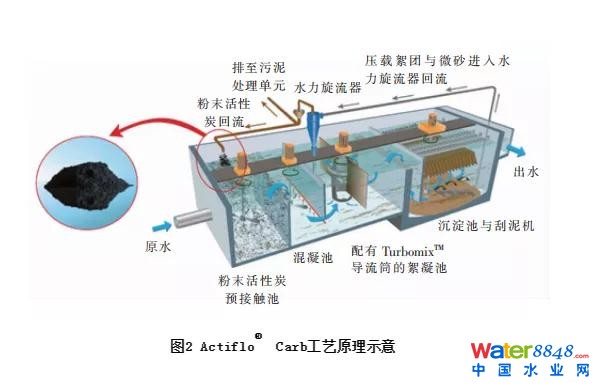

可移动式Actiflo® Carb工艺原理（可移动水服务设备）如图2所示。由于其形成的絮体较重，Actiflo®工艺沉淀区的上升流速可达到传统斜板沉淀池的10倍以上。在该可移动处理单元内部，进水的处理顺序如下：第一步为粉末活性炭投加池，即接触池。在该池中，粉末活性炭和原水实现接触，使得微污染物和有机物被吸附。第二步为快速搅拌池，即混凝池。在该池中，投加混凝剂FeClSO4。第三为慢速搅拌池，即絮凝池。在该池中，投加絮凝剂和微砂。

每个反应池都配有立式搅拌器。微砂在絮凝池前部投加，可促进粉末活性炭-污泥-微砂这类复杂絮体的产生，使下游实现高速沉淀。复杂絮体在沉淀池底部聚集，由泵送往水力旋流器。水力旋流器可将微砂分离，并重新投加到絮凝池。而粉末活性炭则收集在分离箱内，然后重新投加到接触池。沉淀后出水由位于沉淀池上部的集水槽进行收集。得益于粉末活性炭-污泥-微砂形成的高密度混合体，沉淀区的哈真速度有了很大提高，因此，镜面速度可以提高至45～80m/h。

中试的可移动水服务设备的安装流量为50m3/h；测试中镜面速度为25～40m/h；反应时粉末活性炭的接触时间为15～30min。

试验用粉末活性炭的中位直径D50为10µm，比表面积（BET）为1100m2/g，表观密度为300 kg/m³；活性炭在接触池中的浓度为1.2～1.5g/L，活性炭投加浓度约为15～50g/m³。

1.3 有机微污染物选择

根据德国本地特点，以及在终端排放的水环境中所测得的浓度，确定24种有机微污染物为研究对象，这些物质均在欧盟环境委员会制定的微污染物清单之列，包括：4种化学物质（1种餐具清洁剂中添加的缓蚀剂苯并三唑和3种杀虫剂）、4种医用指示剂（主要用于抗菌和放射治疗）、16种代表了不同类别的药物制剂（3种止痛类药物、3种避孕药、2种抗生素、1种抗痫药物、2种精神药品、4种β阻断剂和1种降血脂药物）。

2 检测结果

2.1 现有处理工艺的出水水质

该污水厂现有处理工艺出水的常规水质指标如下：TSS<20 mg/L，浊度<15 NTU，COD为35～50 mg/L，色度为<40度，UV254平均值为0.15 cm-1。

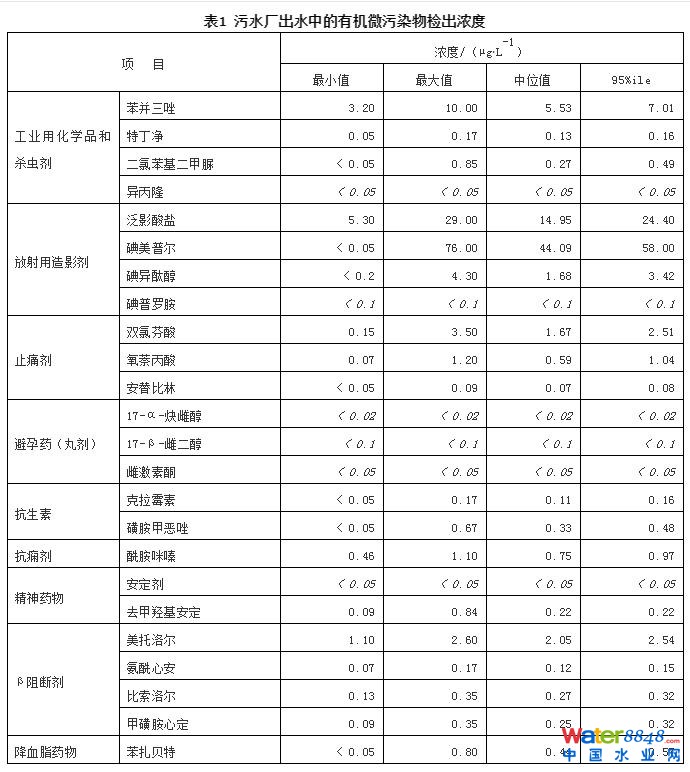

现有处理工艺出水中24种有机微污染物的检测结果如表1所示。可以看出，这24种有机微污染物的检测浓度差异较大。有些微污染物，如碘美普尔、泛影碘酸和苯并三唑，浓度较高；而有些微污染物，如异丙隆、碘普罗胺、激素类（17-α-炔雌醇、17-β-雌二醇和雌激素酮）、安定剂，浓度较低、低于检测限。美托洛尔、双氯芬酸和碘异酞醇的浓度则大大超过了通常在法国污水处理出水中的检测值；其他微污染物，如酰胺咪嗪、克拉霉素、磺胺甲恶唑和去甲羟基安定，检出浓度与法国大部分污水厂出水相近。

2.2 Actiflo® Carb工艺对有机微污染物的去除效果

试验用粉末活性炭的饱和处理率为0.3gCOD/g。选取6种不同类别的微污染物，分别在4种不同的试验条件下考察Actiflo® Carb工艺对有机微污染物的去除效果。6种微污染物分别为：苯并三唑（工业用化学物质），泛影酸盐、碘美普尔和碘异酞醇（放射用造影剂），双氯芬酸（抗炎性止痛药），美托洛尔（β阻断剂）。4种试验条件如下：工况一，净化速度为25 m/h，粉末活性炭投加量为50g/m3；工况二，净化速度为25 m/h，粉末活性炭投加量为15g/m³；工况三，净化速度为40 m/h，粉末活性炭投加量为15 g/m³；工况四，净化速度为40 m/h，粉末活性炭投加量为50 g/m³。

2.2.1 对苯并三唑的去除效果

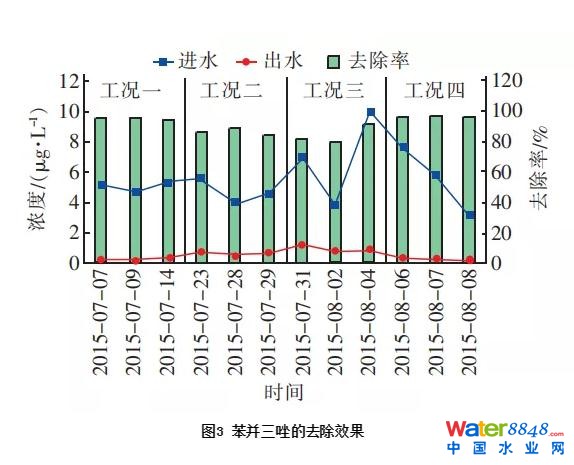

不同试验条件下Actiflo® Carb工艺对苯并三唑的去除效果如图3所示。当粉末活性炭投加量为50g/m3时，对苯并三唑的去除率在90%以上；当粉末活性炭投加量降到15g/m³时，对苯并三唑的去除率仍能达到80%～90%。

2.2.2 对泛影酸盐的去除效果

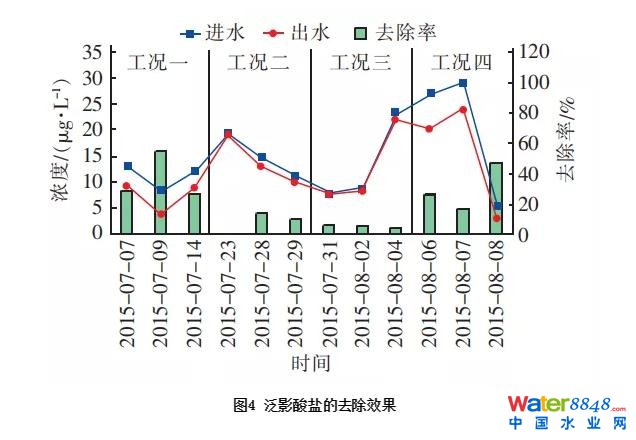

Actiflo® Carb工艺对放射用造影剂泛影酸盐的去除效果如图4所示。泛影酸盐在污水厂现有工艺出水中的检出浓度最高达到29µg泛影酸盐/L左右，但使用粉末活性炭去除泛影酸盐收效甚微。当粉末活性炭投加量较高（50g/m3）时，对泛影酸盐的去除率基本在30%～40%之间；而当粉末活性炭投加量降低至15g/m3后，去除率只有5%～10%。由此可知，粉末活性炭对泛影酸盐的吸附效率很低。

2.2.3 对碘美普尔的去除效果

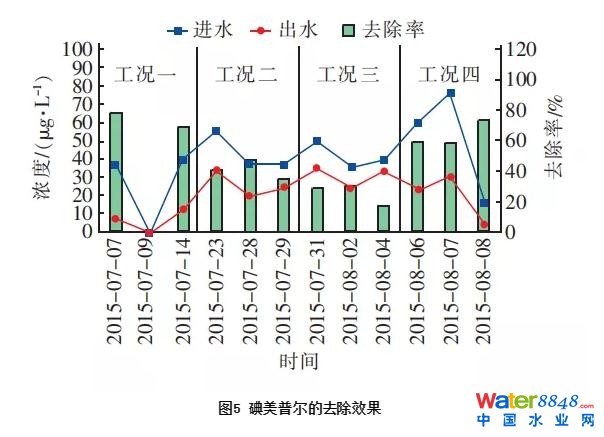

Actiflo® Carb工艺对碘美普尔的去除效果如图5所示。碘美普尔也属于放射用造影剂类，但与泛影酸盐不同，当粉末活性炭投加量较高（50g/m3）时，碘美普尔能被较好地吸附，去除率可以达到50%～60%；而当粉末活性炭投加量为15g/m3时，去除率也可以达到20%～35%。

2.2.4 对碘异酞醇的去除效果

碘异酞醇是一种水溶性物质，无离子性，且低渗透压。试验结果表明，在高粉末活性炭投加量（50g/m3）下，碘异酞醇可以被较好地吸附，去除率可达到75%～92%。

2.2.5 对美托洛尔和双氯芬酸的去除效果

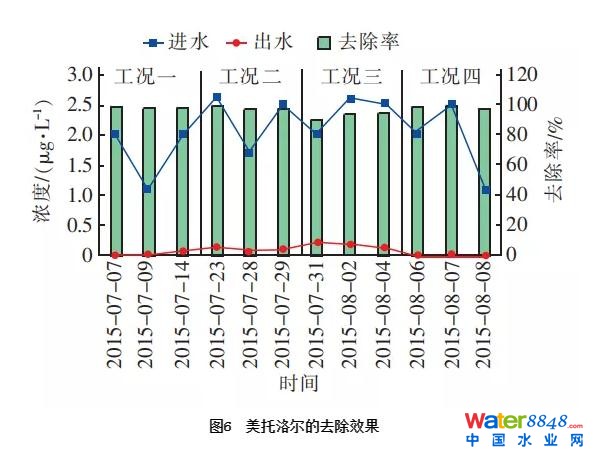

美托洛尔是β阻断剂类中的一种药物，通常被用作心脏类疾病的治疗和慢性头疼（偏头疼）的预防Actiflo® Carb工艺对美托洛尔具有较好的去除效果，当粉末活性炭投加量为15g/m³时，去除率就能达到95%（见图6）。

双氯芬酸是治疗炎症及疼痛症的主要用药。试验结果表明，当粉末活性炭投加量为50g/m3时，双氯芬酸的去除率在80%～95%之间；当粉末活性炭投加量下降至15g/m3时，去除率也有一定的下降，在60%～80%之间。该试验结果与在其他污水厂进行的试验结果基本一致。

3 讨论

根据以上中试结果可知，粉末活性炭对泛影酸盐的吸附效果最差，对双氯芬酸的吸附效果尚在接受范围之内，对美托洛尔的吸附效果最好。粉末活性炭对有机微污染物的去除效果可能与每种分子的正辛醇/水分配系数有关。泛影酸盐的正辛醇/水分配系数为负值（-1.28），而双氯芬酸和美托洛尔的则比较高（分别为4.18和1.88）。不过，分子大小，CO、NH、CCl等基团，以及带电量也都会影响微污染物的去除效果。

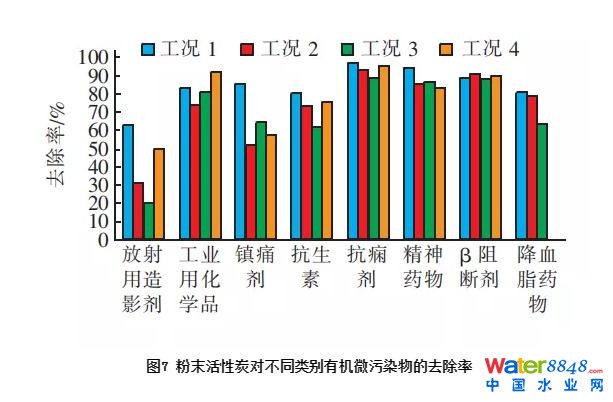

至于其他有机微污染物，根据其隶属的不同类别总结了在不同实验条件下的去除效果，如图7所示。工业用化学品、抗生素、抗痫剂、精神药物、β阻断剂以及降血脂药物都有超过80%的去除率；卡巴咪嗪（抗痫剂）和美托洛尔（β阻断剂）的平均去除率达到了93%和97%，是所有微污染物中去除率最高的；造影剂的去除率较差，粉末活性炭的投加量必须达到50g/m3才能使其去除率达到80%，而这些造影剂在现有工艺出水中的检出浓度是非常高的（高于20µg/L）。

综上， Actiflo® Carb工艺可有效去除有机微污染物。大部分污染物在15g/m³的粉末活性炭投加量下，就可以达到60%以上的去除率；当粉末活性炭投加量为50g/m³时，去除率可超过80%。所以，若后期设备投入正式使用，粉末活性炭投加量将极有可能设在25～30g/m³之间。当然，这一投加量下的处理效果，还需考虑进水水质，以及不同供货商所提供的粉末活性炭质量。这也解释了在高有机微污染物浓度下，德国以及瑞士的现行法规以去除率80%为指导参数的原因。由此推断，该污水处理厂的污水水质比较特殊，投加大量的粉末活性炭，是进水有机微污染物浓度太高所致。

4 结论

①可移动Actiflo® Carb可有效去除有机微污染物。大部分有机微污染物在15g/m3的粉末活性炭投加量下，可达到60%以上的去除率；当粉末活性炭投加量为50g/m3时，去除率可超过80%。有机微污染物的来源非常多样化，本研究只针对粉末活性炭的吸附效果做了大致的鉴别。事实上，在不同的粉末活性炭投加量下，对各种有机微污染物的去除率从40%到超过90%不等。下一步可继续研究为得到期望的去除效果，在实际工业应用中粉末活性炭投加量的建议值。

②为了证明在污水厂出水终端（生物处理后沉淀出水）增加粉末活性炭处理单元的效果，在其他三地也进行了一系列比较试验。事实证明，对生物处理出水而言，粉末活性炭在提高有机微污染物去除率上是最有效的选择。这主要是因为通常生物处理出水中的总有机碳（TOC）浓度已经非常低，与有机微污染物的竞争已经明显减少。

③得益于其高效性和灵活性，可移动水服务设备Actiflo® Carb是处理复杂水质和保护污水处理厂排水受纳水体的理想工具。并且，由于含有混凝处理，该设备可进一步减少剩余磷（正磷酸盐）和总悬浮颗粒。最后，该设备对UV254的去除率也有明显提高，这就允许在出水消毒处可使用紫外消毒，使整个工艺的处理效果更好。
