节能热泵低温干化机是网带式干燥机和热回收制冷机组的有机结合。网带式干化机采用低温热空气为干燥介质，对污泥进行对流干燥。热回收制冷机组采用空气源热泵原理对污泥干燥产生的湿热空气进行热回收-热泵除湿-加热升温，使热空气和热能循环利用，节能效果显著。 污泥低温干化机只需要消耗少量电能就可以将80%含水率的污泥直接干化至10-40%，减量达80%。干化后的污泥性质稳定、热值提高，可以进行掺烧、填埋、建材利用、热解气化等。

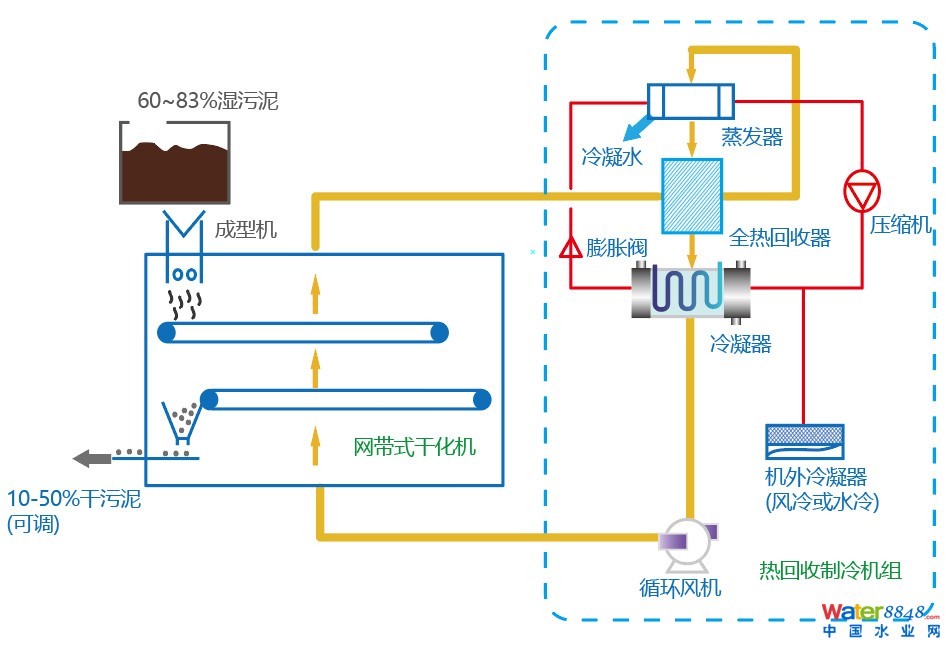

技术原理

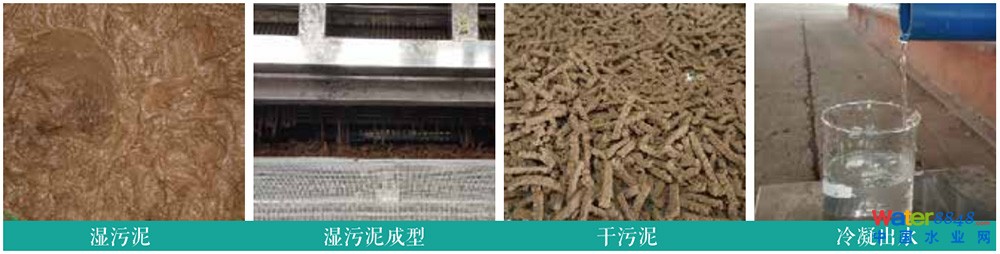

干化效果
技术优势
-
微负压无臭烘干
底部正压送风和顶部负压吸风相结合，网带机组保持微负压，杜绝干化机正压导致的臭气外溢，并显著减少烘干过程的灰尘生成。
-
316L 防腐换热器
冷媒管路采用316L不锈钢，相比镍铜j具有更高的防腐能力，能应对更加严苛腐蚀条件，选配的整体电泳防腐技术，达到极致耐腐蚀性能。
-
产能效率不虚标
拒绝理论工况产能和效率宣传，工程运行数据定义产品性能，用户角度提供产品和服务，真正一度电可脱水3.5Kg以上，单模块脱水能力 5.0t/d。
-
热泵性能 turbo 增强
热泵系统采用8级梯度温变和压缩机性能turbo增强技术，换热面积增加20%，全部压缩机100%投入运行，全部压缩机工作在低压比工况，叠加数字化、智能化温度压力控制，释放热泵机组潜能，提升热泵机组效能20%以上。
-
自动清理免维护
全新回风过滤系统，自动更换过滤器，配置过滤器全自动清洗机；换热器实现在线冲洗，全时间干净高效，网带机组选配电动带式清灰机构，系统真正实现自动化清理，免人工维护。

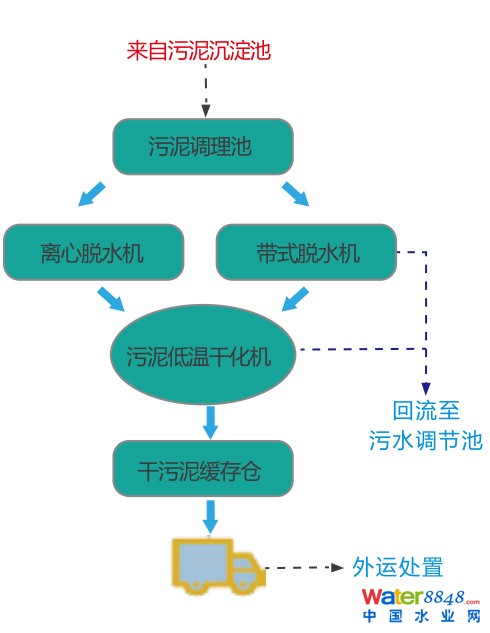

工艺流程
-
1、药剂调理
采用自动化泡药机，添加PAM/PAC Fecl3等药剂提高污泥脱水效果。
-
2、污泥脱水
选用无人值守的离心脱水机或叠螺脱水机，使污泥含水率降低至80%以下。
-
3、污泥干化
使用电力作为干燥热源，采用节能的污泥低温干化技术，在污水厂源头进行污泥干化，使含水率降低至20~40%。
-
4、外运处置
经过干化后污泥性质稳定、热值提高、灭菌脱臭，可以外运至垃圾焚烧发电厂或热电厂直接进行协同焚烧或作为建材辅料使用。
工艺特点
-
01节能
采用清洁电能，每1度电可以脱水3.5Kg以上。每吨80%湿泥干化至40%，一般综合电耗在180Kw-h/t至210Kw-h/t。
-
02环保
低温全封闭干化模式，无臭气外溢，无需安装工艺尾气除臭装置。干化冷凝水污染指标低，处置简单(或直排) 。
-
03高效
直接将83%含水率污泥干化至30%，干化过程有机份无损失，干料热值高，减容量达70%，减重量达60%。
-
04智能
物联网+上位机+PLC触摸屏智能控制，全自动运行；传送和进料电机变频运行，出料含水率调整方便。

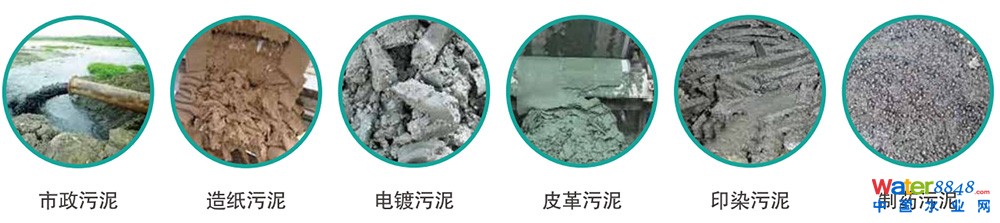

适用范围
产品配置表
| 型号 | HPD4400 | HPD8800 | HPD13200 | HPD17600 | HPD22000 | HPD26400 | HPD30800 | HPD35200 |
|---|---|---|---|---|---|---|---|---|
| 标准去水量/24h | 4400Kg | 8800Kg | 13200Kg | 17600Kg | 22000Kg | 26400Kg | 30800Kg | 35200Kg |
| 机组模块数 | 1台 | 2台 | 3台 | 4台 | 5台 | 6台 | 7台 | 8台 |
| 总功率 | 60Kw | 110Kw | 160Kw | 210Kw | 260Kw | 310Kw | 360Kw | 410Kw |
| 冷却方式 | 水冷或风冷 | |||||||
| 冷却水流量△t=15C | 4.5m³/h | 9m³/h | 13.5m³/h | 18m³/h | 22.5m³/h | 27m³/h | 31.5m³/h | 35m³/h |
| 标准制冷剂 | R134a | |||||||
| 电源 | (220V/380V/440V) /3P/50HZ (60HZ) | |||||||
| 干燥温度 | 60~80°C | |||||||
| 控制系统 | 触摸屏+PLC可编程控制器(可选DCS控制系统) | |||||||
| 湿泥适用范围 | 含水率60-83% (其它含水率定制) | |||||||
| 干料含水率 | 含水率10-50% 连续可调 | |||||||
| 成型方式 | 切条成型(湿污泥含水率60~83%) | |||||||
5000模块
| 型号 | HPD10000 | HPD15000 | HPD20000 | HPD25000 | HPD30000 | HPD35000 | HPD40000 | HPD45000 | HPD50000 |
|---|---|---|---|---|---|---|---|---|---|
| 标准去水量/24h | 10000Kg | 15000Kg | 20000Kg | 25000Kg | 30000Kg | 35000Kg | 400000Kg | 45000Kg | 50000Kg |
| 机组模块数 | 2台 | 3台 | 4台 | 5台 | 6台 | 7台 | 8台 | 9台 | 10台 |
| 总功率 | 140Kw | 195Kw | 250Kw | 305Kw | 360Kw | 415Kw | 470Kw | 525Kw | 580Kw |
| 冷却方式 | 水冷SL | ||||||||
| 冷却水流量△t=15C | 10m³/h | 15m³/h | 20m³/h | 25m³/h | 30m³/h | 35m³/h | 40m³/h | 45m³/h | 50m³/h |
| 标准制冷剂 | R134a | ||||||||
| 电源 | (220V/380V/440V) /3P/50HZ (60HZ) | ||||||||
| 干燥温度 | 60~80°C | ||||||||
| 控制系统 | 触摸屏+PLC可编程控制器(可选DCS控制系统) | ||||||||
| 湿泥适用范围 | 含水率60-83% (其它含水率定制) | ||||||||
| 干料含水率 | 含水率60-83% (其它含水率定制) | ||||||||
| 成型方式 | 切条成型(湿污泥含水率60~83%) | ||||||||
