今天主要分享4个方面的内容：

第一、污水处理厂五种形式的综合比较；

第二、“蓝色地下净水园区”理念的提出；

第三、蓝色净水园区的地下式污水处理厂技术特性；

第四、北控水务蓝色地下净水园区典型案例。

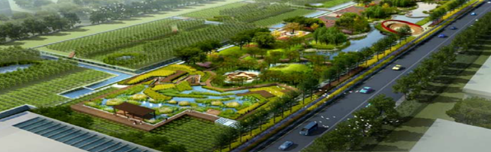

现在污水处理厂的建设形式，我认为有五种形式：一种，常规的地下污水处理厂，这类比较多，我国不超过3600座。第二种，地上加盖全封闭污水厂，这里列举了新加坡樟宜污水厂。全封闭加盖的类型也不少，尤其是南方气味影响比较大，新加坡二期我们正在做前期工作。第三种，地上生态化污水厂，也是一种全封闭的方式，如Organic生态化污水厂。第四种，半地下污水厂，像合肥塘西河再生水厂，以及我们在云南的项目做的就是半地下的。第五种，全地下污水厂，北控水务项目规模16万吨/天得北京稻香湖再生水厂，就是全地下的。

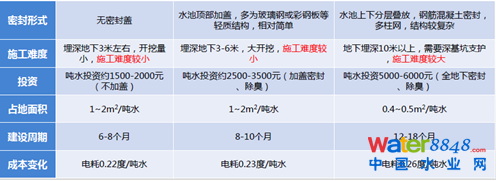

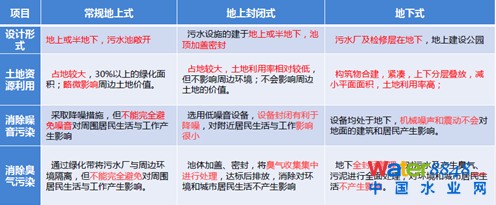

典型地上与地下式污水处理有哪些不同？这里列举三种类型进行比较：常规地上式、地上封闭式、地下式。

常规的地下污水处理厂、地上加盖全封闭污水厂、地上生态化污水厂、半地下污水厂、全地下污水厂，这五种形式各有特点，选择需要因地制宜。应该根据项目的边界条件，做出最佳的选择方式。建议一般的选用顺序为，先地上开始，再到地上加盖/地上生态，然后半地下，到全地下。

为什么会提出蓝色地下净水园区的概念

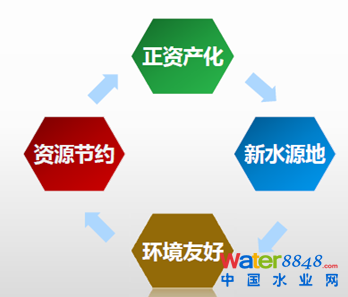

首先，说到地下水厂，不可能只讲地下部分，而不说地上部分。实际上我们做的这些项目，承接的合同范围都包括地上部分。如果把地上和地下共同分析，实际上“蓝色地下净水园区”有四个形式特点：蓝色、地下、净水、园区。蓝色比喻更加宽泛，水厂的处理主要是地下，处理水质要求非常高，它实际上是园区的概念，不是传统意义水厂的概念。蓝色地下净水园区具有四个内涵特点：正资产化、资源节约、环境友好、新水源地。

正资产化。最早是王凯军教授提出来的。正资产主要指地上部分：城市公用服务设施：城市绿岛；休闲公园；体育场或健身中心；游乐场；图书馆； 商业街区；社区中心；停车场；城市环境教育基地等等，我们设计的这些厂都有这样的需求。蓝色地下净水园区已成为城市正资产、城市名片。起到师法自然，贡献社区的意义。

新水源地。一般地下厂都是用于河流、公园甚至地下水等补水，及城市再生水回用。要求较高的出水标准。水质要求一般在一级A、准IV类、甚至更高III类（人可近水）。

环境友好。主要解决了地上厂三大污染问题：噪声污染、异味污染、景观污染。景观污染需要改善城市生活休闲和视觉感受。这一点我们深有感触，我们在北京做凉水河治理，有一次带政府客户参观，当地的居民反应，说这个地方建的非常好，要保护好，要求我们留一个举报电话，有人在这里破坏，他们想举报没有电话。这种由过去的“邻避”，变成“拥抱”和“体验”，这就是环境友好。

资源节约。资源节约主要是四个方面：

第一，有益城市区域功能规划——地上城市公用服务设施，给周边区域功能带来新的空间和可能。

第二，节约土地面积。节约厂区占地，且减少卫生防护距离，像北京稻香湖再生水厂、深圳布吉污水处理厂等。节约土地面积，尤其在城镇化的过程中，开发程度比较高，非常有价值。

第三，在城中厂改造的时候，释放周边土地价值。水厂周边的房价都上不去，现在建了地下厂可能就不一样了。

第四，降低管网投资。流域综合治理原位处理就近补水；城区新建厂或城中厂改造，降低搬迁的庞大管网投资。稻香湖项目原方案为地上式污水厂，占地17公顷；优化为地下式污水厂后，占地面积减至4.47公顷。从资源节约角度来讲，就有我们所说的蓝色园区的概念在里面。

地下厂是净水园区，但是，若从无害化观点来认识，将会面临一些问题：首先有一个理念，消减污染物单位代价越低的，技术越有前景；发展中国家面临的挑战：结果要好且成本要低；地下厂比地上厂造价运营成本高，也许这可能不是资源节约型，所以说站在水处理角度来讲还是有问题的。

蓝色净水园区的地下式污水处理厂技术特性

大致梳理发现 ，在技术方面，地下式污水处理厂与地上厂有15点不同。

系统的优化。地下厂带来新的可能性，包括工艺类型选择、工艺单元关联性、空间布局和水力条件优化设计等等系统优化。

工艺强化。包括工艺的衔接性、前后处理的强化、生物系统的强化等。

节能降耗。我们污水厂有两个问题，实际上它是耗能，谈不上节能，另外它实际上是释放温室气体，节能降耗也是一个重要的方法。

设备的配置，地下的设备选择和配备是不同的，需要考虑耐蚀，维修等等很多方面，尤其是工艺池体的限制，使用设备不一样。

电气自控、通风除臭都不一样。我们要解决四大气体问题，通风、散热、潮湿、臭气；自然通风设计；除臭风量、密封；与除臭系统的配合；管线布置等。

防洪排涝，地下水厂这方面非常的突出，我国不少污水厂遇到这个问题。还有消防安全、采光照明、建筑结构的问题。

另外还有防腐防锈，以及紧急疏散方式、运营维护、维修改造、应急处理都不一样。

地下污水处理厂面临的技术突破包括：

第一，造价和运行成本及其他外围成本形成的综合成本降低。当地下厂和地上厂造价运营成本差不多的时候，竞争力就非常凸显了。

第二，创新技术的突破。针对地下厂，需要做到技术突破。在一个相对温度比较稳定的状况下进行生物反应，实际上有它的特点，关键会带来一些针对它的技术挑战。

第三，新技术应用。王凯军老师介绍了好氧颗粒污泥、纳米絮凝剂技术等，还有我们说的FM-DBR技术，这个技术不产生剩余活性污泥。现在地上厂都回避一个问题，有泥就有影响。当这个厂没有泥往外运的话，对环境就是零影响。

第四，与城市功能结合，体现城市生态综合体的价值。地下厂和地上厂的设计都是融合在一起的。

第五，高地下水位地区应用。

第六，半地下厂的应用，这个应用的前景也是不错的，造价比较适中。

北控水务蓝色地下净水园区典型案例

最后我介绍一下北控水务在蓝色地下净水园区的典型案例。

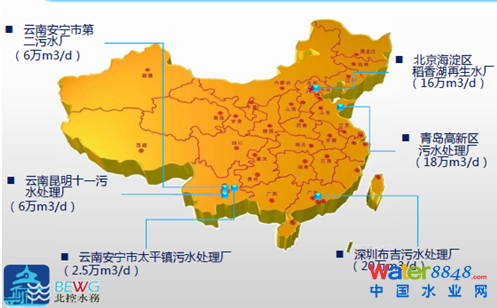

目前，北控水务投资建设运营的地下式污水处理厂项目8个，其中2项为国际项目——马来西亚Pantai第二污水处理厂、新加坡樟宜第二新生水厂，6个为国内项目，总处理量达123.3万吨/日，涵盖污水、再生水、新生水三大领域。北控水务近年来在全国和国外做的地下污水处理厂的几个案例：

这里简单介绍三个案例：

马来西亚Pantai第二污水处理厂。Pantai第二污水处理厂为全地下式水厂，日处理规模32万吨，服务人口142万人，投资25.48亿港币，集污水处理功能及景观生态价值于一体，是中国企业在海外运营的首个污水处理厂。采用全地下式设计思路，融合生物滤池除臭、太阳能无动力高效采光、沼气发电、水源热泵等新技术，使其成为一座绿色、环保和节能的新型污水处理厂。

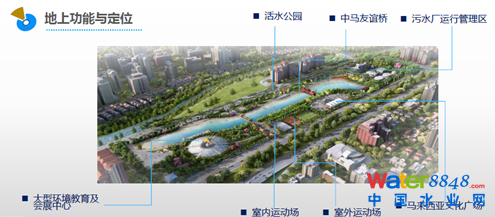

北京稻香湖再生水厂。日处理规模16万吨；占地面积4.47公顷；服务面积约34.5km2 ；出水“准IV类地表水”标准；是北方地区最大的地下式污水处理厂和再生水厂。原设计，采用地上式设计，占地17公顷，对于海淀北部生态新区“绿心”有较大影响。优化设计采用全地下式设计，占地4.47公顷并且对于海淀北部生态新区环境有积极影响。大幅节约土地、提升周围环境品质及土地价值，符合政府愿望，被政府采纳，选为投资合作方。被列为市区两级重点工程，是北京市未来三年中十大重点工程中唯一入选水务项目，也成为环保部重点关注的工程项目。地上功能与定位为，精心打造一个具有鲜明特色的低碳示范公园，同时，使其成为区域发展的绿色引擎。生态公园、活力公园，文化公园，高端科技研发基地。关键技术采用多级多段生物除臭技术，矩形周进周出沉淀池，分段进水A2O脱氮除磷技术，水源热泵热能回收技术，精确曝气技术，精确加药技术，自然采光技术。

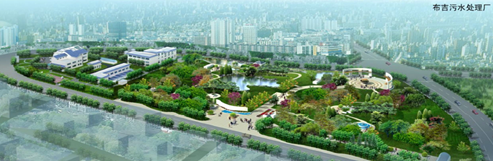

深圳布吉污水处理厂。这个是我们运营了四、五年的污水处理厂，地上定位主要为文体休闲公园，对市民开放的公园，地上的绿化所有维护都是合同范围内的，政府对这部分也给予了支付。
