桐梓县城污水处理三期工程(一期提标、二期提标扩建)项目

项目名称： 桐梓县城污水处理三期工程(一期提标、二期提标扩建)项目

推荐单位： 湖南惟创环境科技有限公司

参与环节： 投资、建设(二期扩建)

项目所在地： 贵州省遵义市桐梓县

项目概况

桐梓县城污水处理三期工程(一期提标、二期提标扩建)是贵州省执行《贵州省水污染防治行动计划工作方案》的重大举措工程，桐梓县城区近期(2023年)设计规模3.8万m³/d，其中贺家湾污水处理厂0.8万m³/d不扩建，蟠龙污水处理厂(1.5万m³/d)处理规模扩建至3.0万m³/d，近期(2023年)扩建规模确定为1.5万m³/d，污水处理率为100%。

其中桐梓县第二污水处理厂(蟠龙污水处理厂)原处理规模1.5万m³/d，采用改良SBR处理工艺，主要服务范围为燎原片区及部分老城区、娄山关片区，配套污水收集管网总长度为15762m，位于桐梓县西南面的大官村洞口组官渡河边。

近年来，随着桐梓县城镇化水平不断提高和工业化进程的不断推进，城区人口迅速增长，居民生活用水量及污水排放量也急剧增加。

目前，贺家湾污水处理厂日处理污水量0.8万m³，已处于满负荷运行，老城区及娄山关片区部分污水量需分流至蟠龙污水处理厂进行处理。

但随着燎原新城片区的建设发展，居民及企业大量入驻，燎原片区污水量也迅速增加。根据业主提供资料，蟠龙污水处理厂现状日处理污水量在1.4万m³左右，高峰期时段甚至达到1.6万m³，现有的污水处理设施已不能满足城市发展的需求。

并且在国家出台了《水污染防治行动计划》的基础上，贵州省出台了《贵州省水污染防治行动计划工作方案》，要求重点湖泊、重点水库等敏感区域城镇污水处理设施，2020年全面达到一级A排放标准。建成区水体水质达不到地表水Ⅳ类标准的城市，新建城镇污水处理设施执行一级A排放标准。

官渡河为赤水河上游的重要支流，因此，建设桐梓县城污水处理三期工程(一期提标、二期提标扩建)已迫在眉睫。

贺家湾污水处理厂提标工艺采用混凝沉淀+微孔过滤器工艺;蟠龙污水处理厂扩建工艺采用垂直流迷宫(VFL)工艺，提标工艺采用混凝沉淀+微孔过滤器工艺，出水水质执行《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标。

项目示范意义

桐梓县城污水处理三期工程(一期提标、二期提标扩建)，依据《贵州省水污染防治行动计划工作方案》中新建城镇污水处理设施执行一级A排放标准的要求顺利完成了项目的投资、建设，将有效的改善下游水体环境质量，保护桐梓县得天独厚的自然、文化资源，创造健康和谐的生活、投资环境，实现社会经济发展和人口、资源、环境相协调的可持续发展目标十分必要。

自诞生之日起，惟创环境一直将自身发展与国家生态文明建设目标紧密相连，协同合作伙伴一道，将VFL技术应用到全国数百个水处理项目，同时将VFL技术应用拓展至工业废水治理、提标改造等更多领域。

不断突破，追求卓越，惟创环境积极与Xylem、Suez、ProMinent、De Nora等国际领先品牌达成战略合作，寻求用最好的产品和技术解决水环境问题，为成为“区域综合环境治理服务商”不断扩展核心能力，为建设优美的生态环境做贡献。

项目亮点介绍

(1) 实施效果

桐梓县城污水处理三期工程中的二期扩容(VFL工艺)出水直接达标一级A对比二期提标后(SBR+混凝沉淀+微孔过滤器)出水达标一级A，工程总投资节约35.6%，占地面积节约48%。VFL工艺为传统A2O的优化改良工艺，采用独特的垂直流迷宫结构，配合独特设计的回流系统，提高系统抗冲击负荷能力，工艺单元少，自控化程度高，运营维护简单，人工成本低，产泥量仅为传统工艺的1/3，污泥处理处置费用低。

蟠龙污水处理厂无自动化控制系统，造成运行管理复杂。总体而言，现有工艺和设施已不能满足需求。经改造、扩建后，将提高污水厂自动化控制水平，降低运行成本，确保污水处理厂的正常运行。

本工程无显著的直接投资效益，但是其投资的间接经济效益较为重要，主要是通过减少污水污染对社会造成的经济损失而表现出来，其表现形式如下：

1) 工业企业方面：可减少各工业企业分散进行污水处理所增加的投资和运行管理费用，减轻企业负担。

2) 城市旅游业方面：通过污水处理，水体质量得以改善，水质变清，风景更加美丽，能吸引更多的游客，从而提高旅游业的收入。

3) 农、牧、渔业方面：水污染可能造成粮食作物、畜产品、水产品的产量和质量下降，造成经济损失。

4) 人体健康方面：水污染会造成人的发病率上升，医疗保健费用增加，劳动生产率下降。

(2) 社会效益

目前，我国正在全面建设小康社会，小康社会不仅是简单的经济收入的增加，更是居民生活质量的提高，而生活环境的改善对生活质量的提高至关重要。桐梓县城污水处理三期工程(一期提标、二期提标扩建)的建设，将彻底解决桐梓县城区现有污水处理厂处理能力已不能满足远期城市发展需求的问题，减少污水对下游水体的污染，使下游流域的水体环境得以保护，改善投资环境，促进经济发展。

(3) 生态效益

污水项目的建设，能减轻下游水体的污染，改善居民的生活环境，保护城市的生态文明。本工程为污水处理厂的提标扩建工程，项目建成运营后，能提高城市的污水处理能力，减少污水的排放量，同时也减少污染物的排放，为城市创造良好的生态环境，为居民创造舒适的居住环境，改善城市周边及下游水体的水环境质量，其环境效益是显著的。

项目技术工艺/装备简介

(1)技术工艺/装备名称

VFL垂直流迷宫技术。

(2)技术工艺/装备原理

VFL(Vertical Flow Labyrinth)垂直流迷宫技术是一种新型高效的水处理技术，其原理基于传统的活性污泥法(A²/O)，利用巧妙的流体及结构——垂直流迷宫，以及独特的控制逻辑，使得百年活性污泥法焕发新生。

(3)技术工艺/装备特点

1) 工艺流程简单：仅需VFL生化处理系统及精密过滤系统，即可稳定实现高标准出水水质。

2) 抗冲击负荷能力强：采用独特的垂直流迷宫结构，结合特殊设计的回流系统，形成絮体密实的颗粒污泥，在时间和空间上提高污泥质量和污泥浓度，提高系统抗冲击负荷能力。

3) 占地面积小：无需调节池，工艺先进，污泥池内置，组合池高度集成，建设周期短，比传统工艺节约三分之一的占地。

4) 施工速度快：池体结构简单，无异形及复杂结构，池内无电动设备及大型机械设备，整体采用装配式及模块化设计，比传统工艺节省三分之一工期。

5) 运营费用低：工艺单元少，自动化程度高，运营维护简单(核心设备全部进口(脉冲提升系统、鼓风机、转鼓过滤器、曝气器、控制器等)，经久耐用，故障率极低;使用寿命长，无二次投资费用)，人工成本低(自动化程度高，日常维护工作量小，通过适时ORP指标控制迷宫系统回流和曝气，一个人员可以管理 2-3 个集镇污水厂)，产泥量仅为传统工艺的⅓，污泥处理处置费用低。

6) 出水水质稳定达标：具有独特的污泥循环路线，迷宫格结构中污泥浓度高，脱氮除磷效果出色，在不同气候条件、进水水量水质波动的情况下，都能够保证系统稳定的运行，出水可达到地表准IV类水标准(优于一级A)。

7) 适应性广：在国内经过 8 年的工程及运营经验积累，对南方低浓度，北方高浓度，东北低温和热带高温均可实现稳定达标。

8) 环境友好：全场无需除臭设备，无臭味，适宜将污水处理站建在对环境要求严格的区域。

(4)工艺/装备流程图

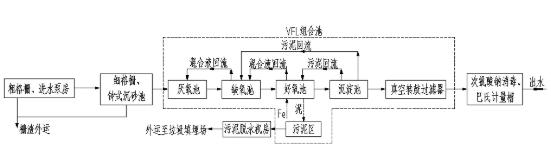

工艺流程图

(5)厂区/项目地/工艺设备照片

现场布置图
