心血原创之作——美国污水处理厂影像记录——环工/给排水看看(有点专业)
本月初,我选的某课,组织认知实习,到老佛爷(Lafayette)市污水处理厂参观。在厂方的允许下,拍了一些照片,整理如下,老同学新同学不是同学的大家们来看看啊~
老佛爷市污水处理厂位于娃爸是河(Wabash River)畔的娃爸是大道(Wabash Ave. OMG,娃爸是大盗,再这样音译下去我会走火入魔的……)上,服务人口5万余(很小的规模),日处理水量6.4万立方米(美国人产污水的能力真强),设计高峰流量10万立方米,单位处理成本约90美分每吨。市政、工业和雨水合流制管网。
本厂二级生物处理,无深度处理步骤。很不好意思,进水和出水的指标我都没有记下来,污泥处理是本厂的特色项目(本校一项跟踪科研课题)。从进水到出水介绍如下:
1.调节池
2.格栅
3.初级泵站
4.沉砂池
5.初沉池
6.生物处理步骤
7.二沉池
8.二泵站
9.氯接触消毒池
10.污泥处理
11.
1.调节池
由三个加盖的调节罐组成

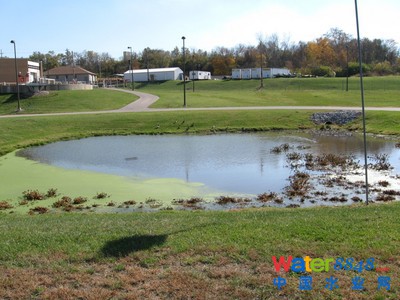

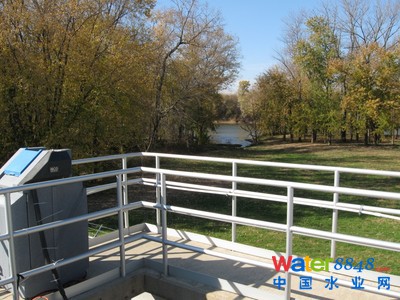

一个池塘,里面养了很多鹅,检测出水水质和空气质量。要是哪天,鹅突然都快不行了,就马上停工检修
2.格栅

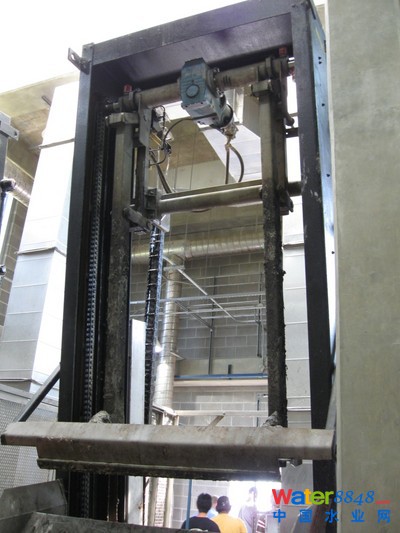

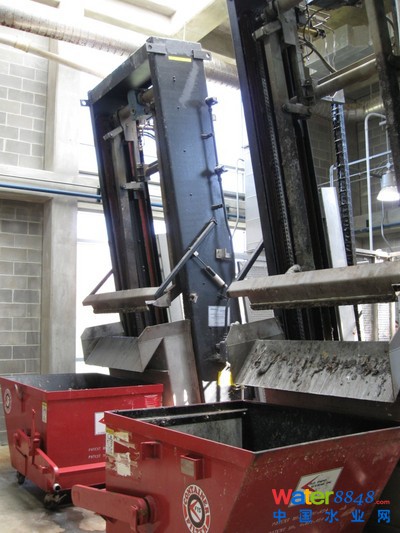

共四组刮渣机
专门凑过来看一看美国污水中的栅渣都是些什么,但是没看出来有什么成分……
当年参观松江污水处理厂的格栅,那个栅渣的成分实实在在地把我雷到了,当时同去的同志们应该也印象深刻吧,特别是讲解员还一边讲“松江污水处理厂主要处理松江大学城的生活污水……”
我就一直在想:松江大学城里该是怎样的生活呀……

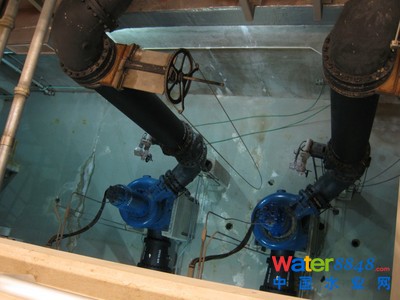

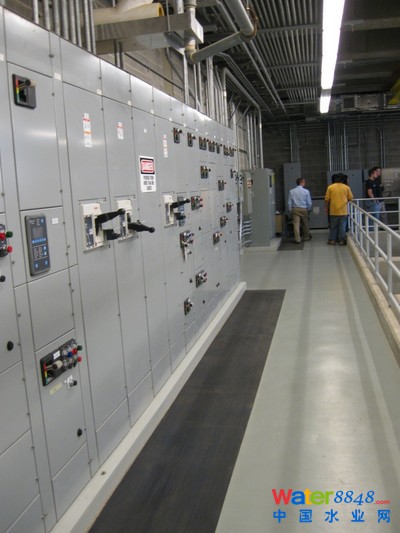

3.初级泵站

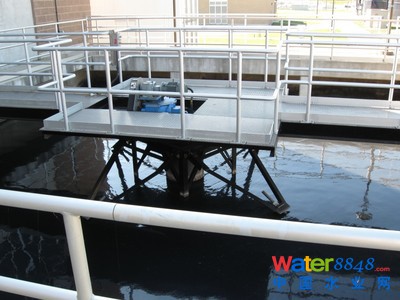

4.沉砂池
两组,同时运行
应该是钟式沉砂池吧

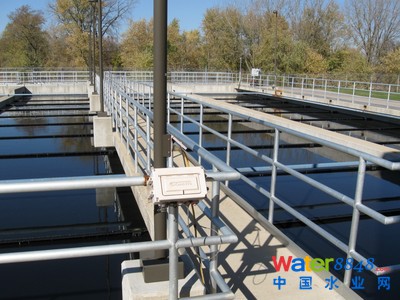

5.初沉池

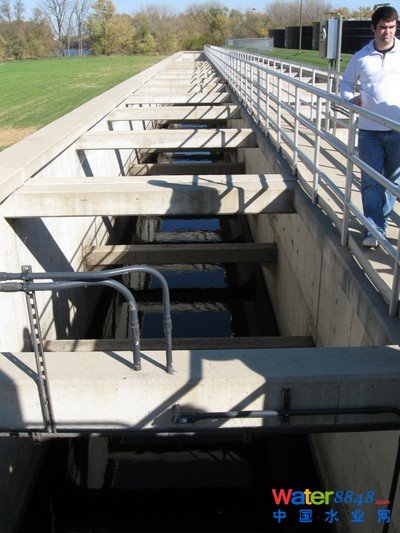

四组,平流式沉淀池
有导流墙和穿孔墙
想起当年高奶奶划重点哎,所有人都认为“为什么要设导流墙?”一定会考,结果没考……
我到现在还记得答案是“提高佛汝得数,减小雷诺数”
同时提醒环院的学弟学妹们:其实不用把高奶奶的“考前重点”太当回事……

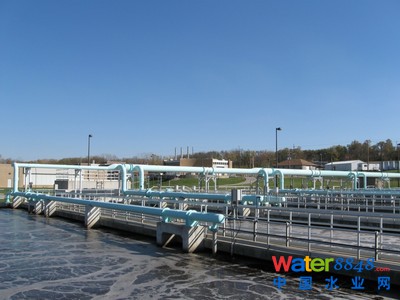

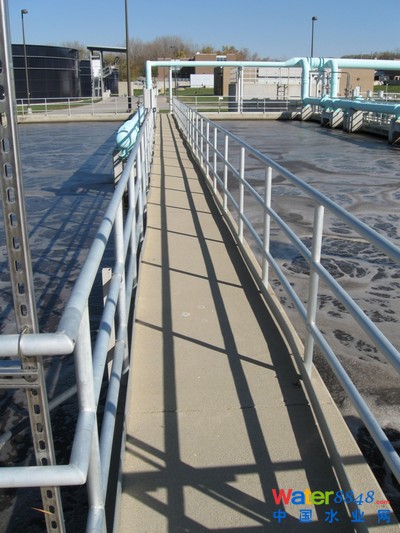

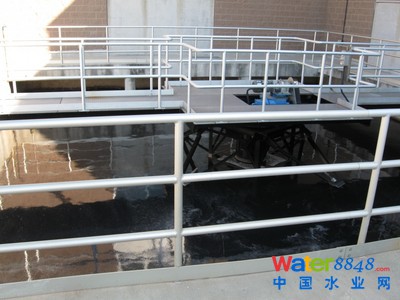

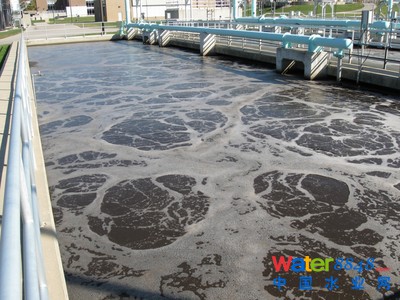

6.生物处理步骤
共六组生物处理池,不清楚具体的曝气操作,我看得时候是全部都在曝气
池边没有救生圈和长竹竿哦~

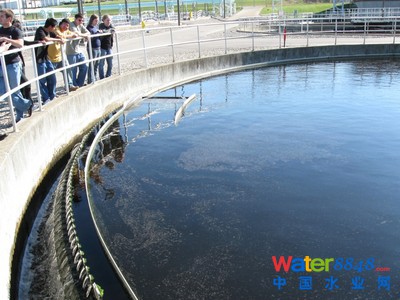

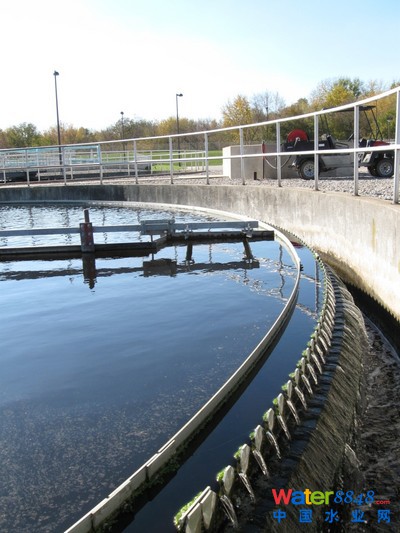

7.二沉池
不知道设计时为什么要设9个二沉池,参观时有6组在工作,3组在歇着

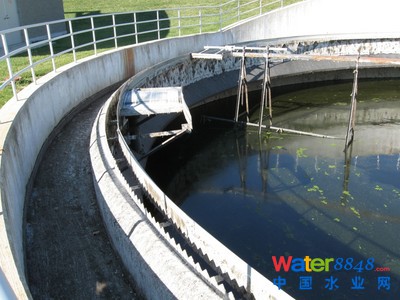

有一个小木框是收集漂浮杂质的

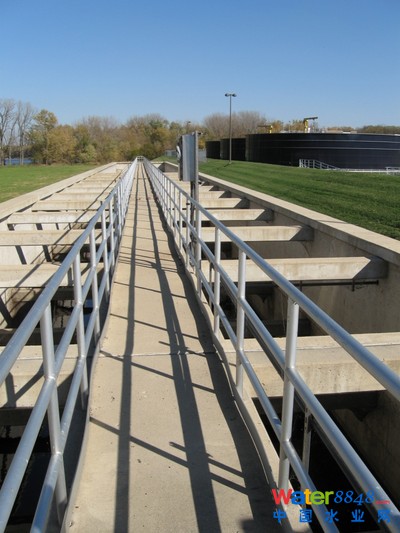

未工作的二沉池

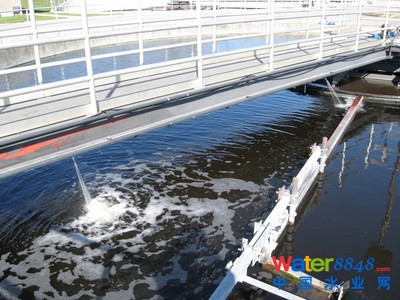

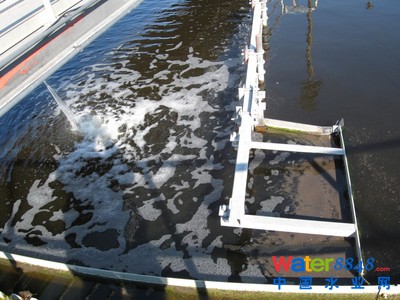

以前参观时没有注意过是不是在旋臂上有这样的射水装置,也是用来聚集上浮的有机物的。
我推测本厂的污泥沉淀效果不佳,所以增设二沉池。
另外可以看到池面确实有很多漂浮物,于是增设装置收集比重低于水的上浮污泥颗粒
8.二泵站
在消毒池之前,接近出水了

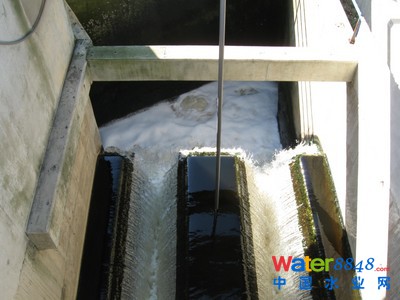

9.氯接触消毒池
后面可以看到接纳水体,也是印第安纳(Indiana)州的母亲河——娃爸是河(Wabash River)
10.污泥处理

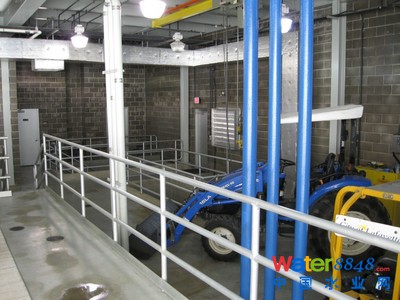

先是污泥脱水车间
这是促进污泥混凝的药剂,上面的标签看不懂,只知道是有机物,不知道成分。

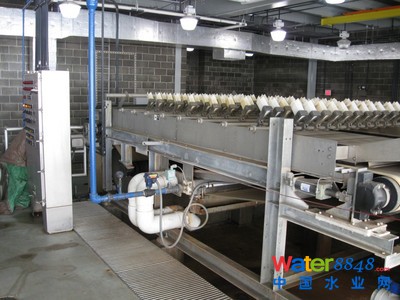

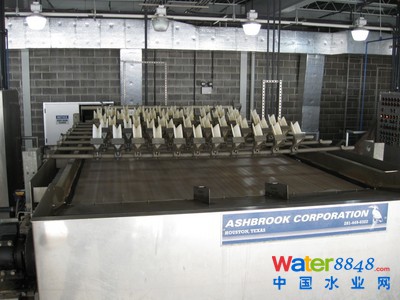

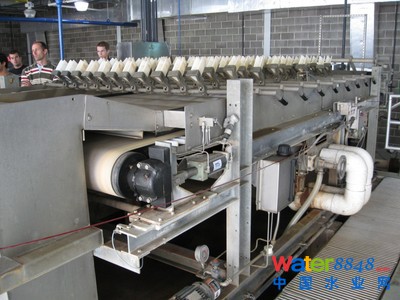

污泥脱水机(和以前见过的履带式有点不一样,上面那些像桌上足球游戏的白色塑料块不知道是什么作用的)
我们去的时候并没有工作,技术员说污泥量不多,每天开2小时就够了(我汗,只用开2小时,你给整两台干吗呀?一用一备?)

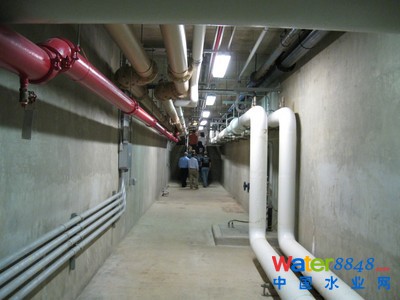

连接污泥脱水车间和污泥消化罐的地下管廊

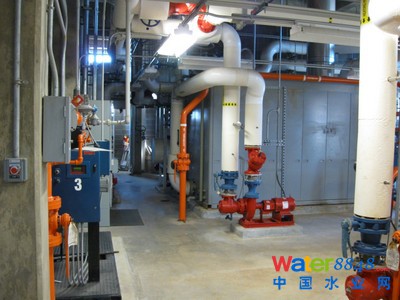

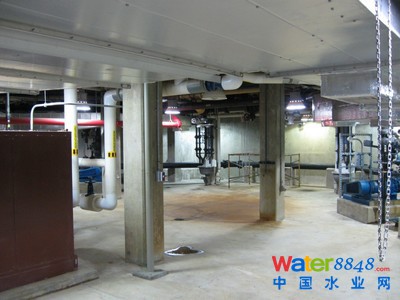

污泥消化间的底部,这儿很热
污泥消化间

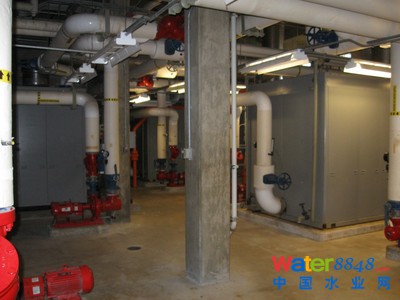

灰色的铁盒子是消化罐,有5个还是6个,忘了,污泥在里面停留三个月到半年,进行厌氧消化

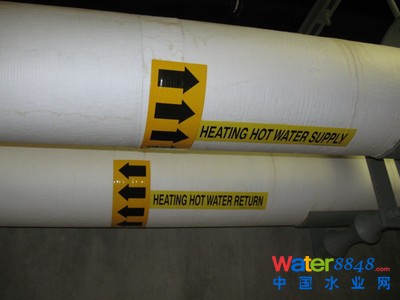

热水逆流交换,给消化罐保持高温
脱水、消化后的污泥最后进行土地处理,本郡有5000英亩的农业用地是同时用作污泥处理的。将污泥均匀撒在土地的浅层,是很好的肥料。关键是要控制金属污染。

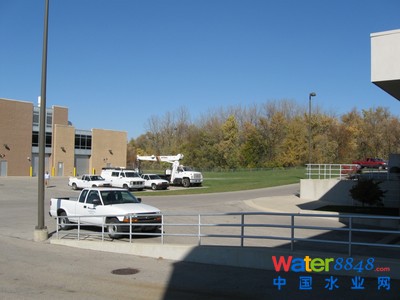

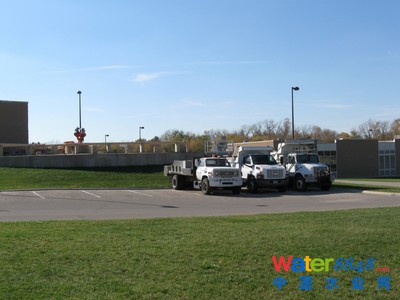

处理厂的办公区
11.

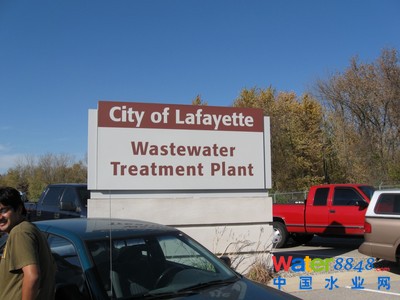

拍一张大门口
黑衣服的,挡住主体了,让开
再照一次
从没觉得老佛爷(Lafayette)市这么漂亮,月亮是PS的,其他的还是实景
( From:老佛爷市政府网站,首页, www.city.lafayette.in.us/ , by Quentin Robinson)

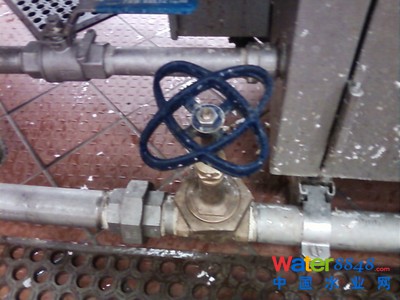

最后来张雷人的:
惊现"CCTV阀"

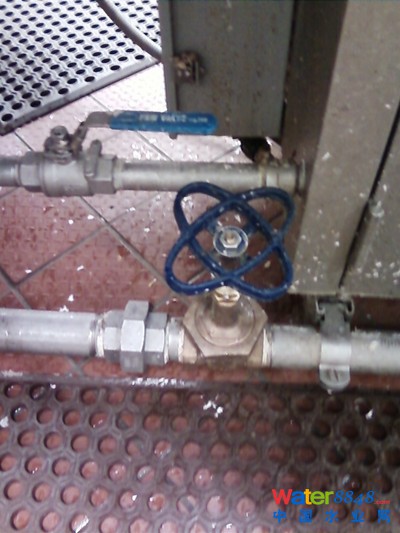

近照
因知识有限,图配的说明可能有很多错误。瞎扯的内容也可能有不到位之处……
谦虚的我随时欢迎大家来指正啊
